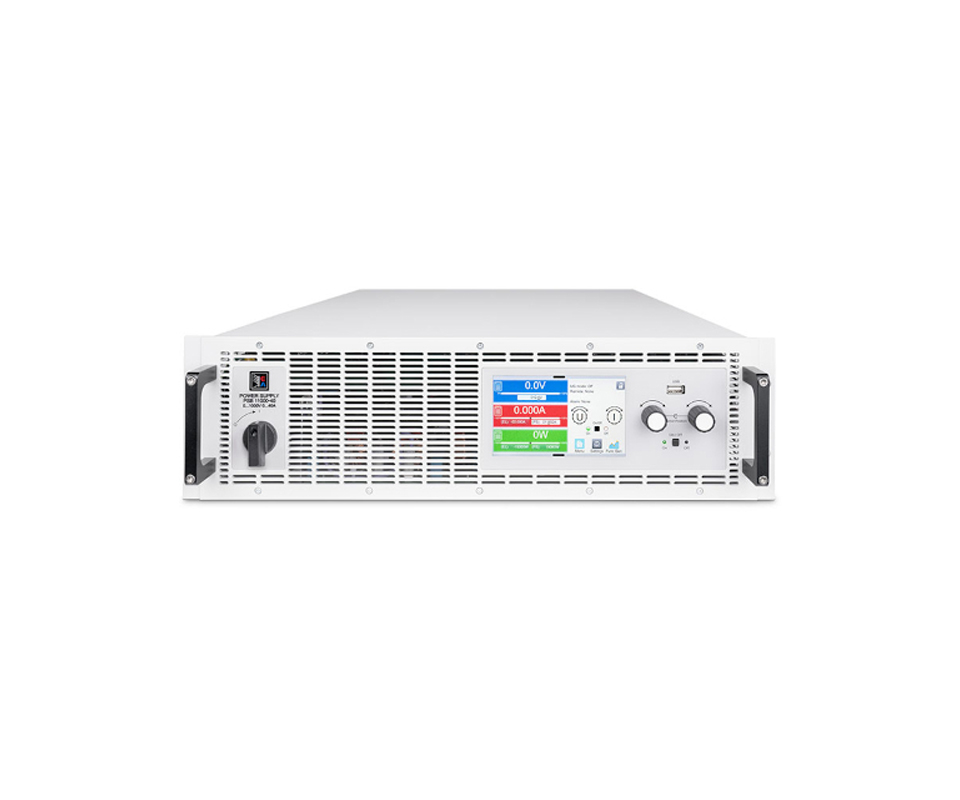

L’EA-PSB 10360-80 3U è un alimentatore DC bidirezionale bidirezionale ad alta densità in formato rack 19", capace di operare sia come alimentatore che come carico elettronico rigenerativo. Con una potenza nominale di 10 kW, una tensione massima di 360 V e una corrente massima di 80 A, è ideale per applicazioni che richiedono test dinamici e simulazioni complesse, come nel settore automobilistico, delle energie rinnovabili e della ricerca avanzata.
SPECIFICHE TECNICHE
- Potenza nominale: 10 Kw;
- Tensione di uscita: 0–360 V DC;
- Corrente di uscita: 0–80 A DC;
- Ingresso AC: 208–480 V AC ±10%, trifase;
- Frequenza: 45–65 Hz;
- Fattore di potenza: tipico 0,99 (correzione attiva);
- Efficienza: fino al 95%;
- Modalità operative: CV (tensione costante), CC (corrente costante), CP (potenza costante), CR (resistenza costante);
- Display: touchscreen TFT a colori da 5".
FUNZIONI INTEGRATE
- Generatore di forme d'onda arbitrario;
- Simulazione di batteria e fuel cell;
- Modalità test fotovoltaico (EN 50530), MPPT;
- Procedure di test automobilistiche (LV123, LV124, LV148);
- Interfacce digitali: USB, Ethernet, CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus;
- Parallelo: fino a 64 unità in configurazione master-slave;
- Funzione Share Bus: per operazioni parallele galvanicamente isolate;
- Controllo digitale: ADC e DAC a 16 bit, selezione della velocità di controllo (Normale, Veloce, Lenta);
- Protezione: OVP, OCP, OPP, OTP.
Caratteristiche principali:
- Unità bidirezionale: combina le funzioni di alimentatore e carico elettronico;
- Alta efficienza: fino al 96% con recupero di energia in rete;
- Ampio range di tensione e corrente: 0–360 V e fino a 80 A;
- Display intuitivo: touchscreen TFT a colori da 5" per un controllo semplice e immediato;
- Funzioni avanzate: generatore di forme d'onda, simulazione batteria/fuel cell, test fotovoltaico;
- Espandibilità: possibilità di collegare fino a 64 unità in parallelo;
- Interfacce versatili: supporto per vari protocolli di comunicazione industriale.
Esercitazioni e possibilità pratiche con i componenti forniti:
- Simulazione di batterie e fuel cell;
- Test di dispositivi fotovoltaici e tracciamento del punto di massima potenza (MPPT);
- Procedure di test per componenti automobilistici secondo gli standard LV123, LV124 e LV148;
- Analisi del comportamento di carichi dinamici e rigenerativi;
- Studio delle risposte di sistemi elettronici a variazioni di tensione e corrente;
- Formazione avanzata: corsi su energie rinnovabili, elettronica di potenza e sistemi di accumulo energetico;
- Ricerca applicata: sviluppo e test di nuovi dispositivi elettronici e sistemi di conversione energetica;
- Automotive: test di componenti elettrici e sistemi di propulsione ibridi o elettrici;
- Industria: simulazione e test di processi industriali che richiedono alimentazione bidirezionale.
