Kit avanzato di antenne progettato per l'analisi e la misurazione delle caratteristiche di diverse tipologie di antenne, inclusi i modelli a microstrip patch array, antenne a tromba, riflettori parabolici, antenne log-periodiche e antenne discone. Si interfaccia all'unità didattica di Edibon EAN. Ogni antenna è progettata per una frequenza specifica e collegata al generatore RF tramite un connettore SMA. Questo kit permette agli studenti di esplorare vari parametri, tra cui il guadagno, l'SWR e le performance in diverse bande di frequenza, fornendo una panoramica completa delle antenne per applicazioni di trasmissione a radiofrequenza.
Antenna Microstrip Patch Array
- Frequenza: 1450 MHz.
- Impedanza nominale: 50 Ω.
Antenna a Tromba
- Frequenza: 1500 MHz.
- Impedanza nominale: 50 Ω.
- Tipo: Antenna direzionale.
Riflettore Parabolico
- Montato sulla sua torre: permette un’orientazione precisa e stabile.
Antenna Log-Periodica
- Frequenza di progettazione: 680 – 2900 MHz.
- Tipo: Antenna direzionale.
- Impedanza nominale: 50 Ω.
- Potenza di trasmissione massima: 10 W.
- VSWR (tipico): <2:1.
- Guadagno (tipico): 7 dBi.
Antenna Discone
- Frequenza di progettazione: 300 – 3000 MHz.
- Tipo: Antenna omnidirezionale.
- Impedanza nominale: 50 Ω.
- Potenza di trasmissione massima: 200 W.
- VSWR (tipico): <2:1.
- Guadagno (tipico): 2.15 dBi.

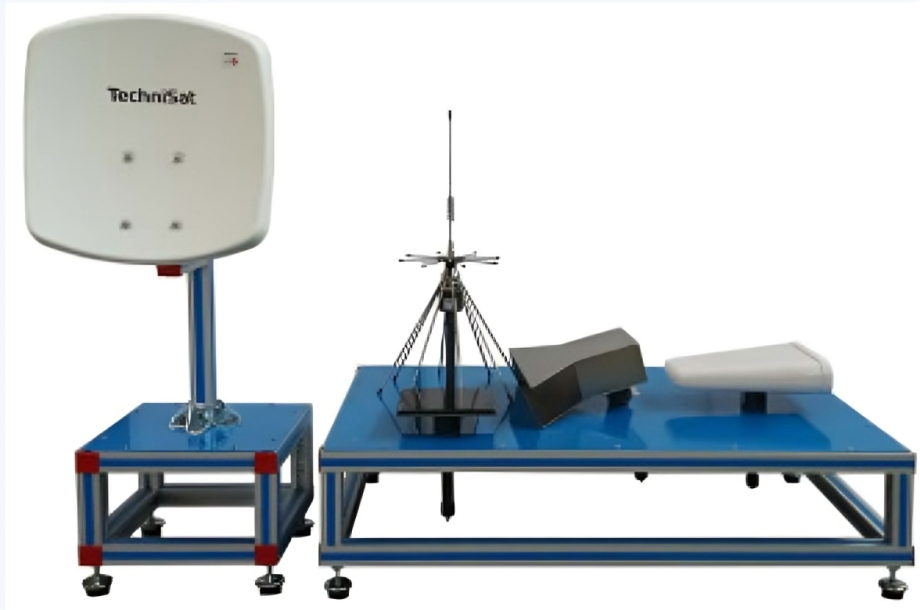

Espositore per Antenne
- Supporto per le antenne: consente l'accesso e la manipolazione facile delle antenne per esperimenti e analisi.
ATTIVITÀ DIDATTICHE
- Studio del comportamento delle antenne direzionali (Antenna log-periodica, Antenna a corno, Riflettore parabolico).
- Studio delle caratteristiche delle antenne omnidirezionali (Antenna discone).
- Misurazione del guadagno delle antenne a diverse frequenze.
- Analisi del VSWR delle antenne e sua correlazione con le prestazioni.
- Determinazione della potenza di trasmissione massima delle antenne.
- Studio della relazione tra direzionalità e guadagno di un’antenna.
- Osservazione della variazione delle prestazioni in relazione alla posizione e all’orientamento dell’antenna.
- Studio dell’effetto di frequenze variabili su ciascun tipo di antenna.
- Utilizzo dell’espositore per antenne per cambiare facilmente le antenne durante gli esperimenti.
- Calibrazione delle antenne con i vari strumenti di misurazione.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest'ultima.
