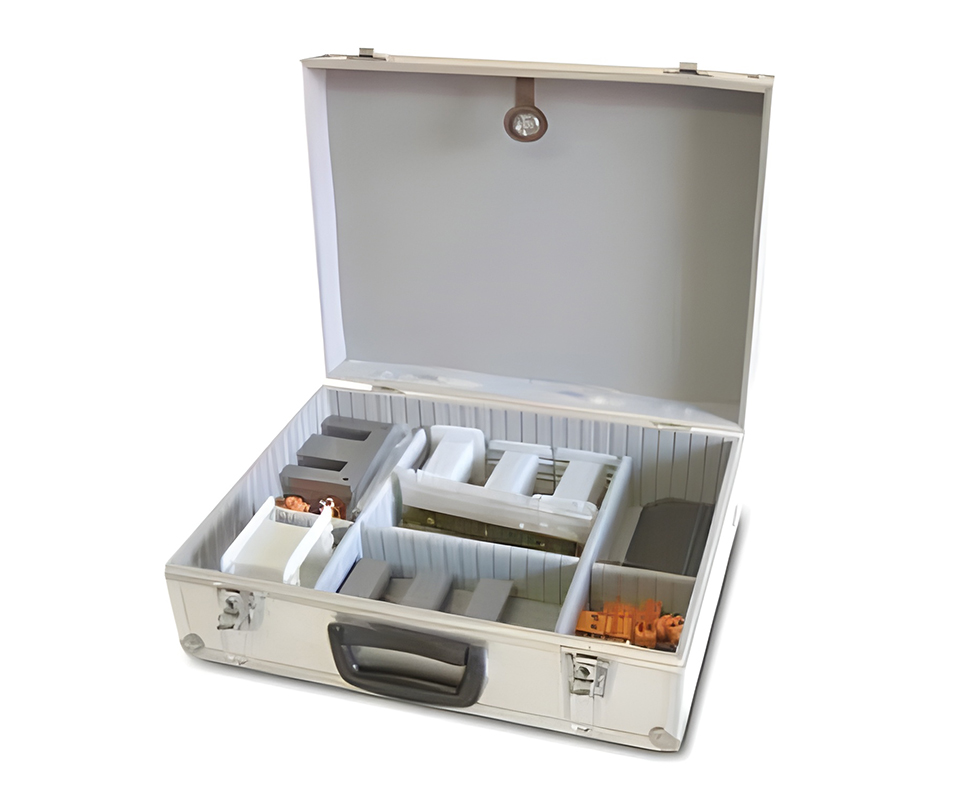

Il kit didattico A3120S è ideato per offrire una formazione completa nella costruzione di diversi tipi di trasformatori. Fornito con un manuale che descrive dettagliatamente le procedure di assemblaggio e collaudo, il kit consente agli studenti di acquisire competenze pratiche nel montaggio e nella configurazione di trasformatori monofase e trifase. Tutti i componenti principali sono contenuti in una robusta cassetta di stoccaggio.
Specifiche Tecniche
- Modello A3120S:
- Potenza Nominale: circa 200W
- Trasformatore Monofase: Tensione primaria 2 x 110V, secondaria 220V + 160V
- Trasformatore Trifase: Tensione primaria 2 x 110V, secondaria 2 x 190V
Tipi di Trasformatori Inclusi
- Trasformatore monofase
- Trasformatore trifase
Unità e Accessori Opzionali
- A3120COS: Materiali di consumo per le versioni A3120S/AS.
- A3120COM: Materiali di consumo per le versioni A3120M/AM.
- A31TS: Set di attrezzi speciali per il montaggio avanzato.
- A3120EB: Scheda didattica per i trasformatori, dotata di morsetti di sicurezza da 4 mm e sinottico per mostrare varie combinazioni di collegamento degli avvolgimenti.
Modulo di Addestramento Correlato
- Modulo di Addestramento A33: Utilizzato per il test dei trasformatori e dei motori assemblati, è complementare al kit A3120 e permette di approfondire le tecniche di collaudo.
Caratteristiche Principali
- Assemblaggio e Configurazione: Consente il montaggio pratico di trasformatori monofase e trifase, con componenti di alta qualità per un’esperienza didattica sicura e completa.
- Pannello Sinottico Didattico: La scheda didattica opzionale offre una visualizzazione delle possibili combinazioni di collegamento degli avvolgimenti, facilitando l'apprendimento delle configurazioni elettriche.
- Organizzazione Efficiente: I componenti sono forniti in una cassetta robusta che garantisce la protezione del materiale e l'ordine nel laboratorio.
Funzioni Didattiche e Applicazioni
- Costruzione di Trasformatori: Ideale per apprendere le tecniche di montaggio e di configurazione dei trasformatori, permettendo di esplorare le basi dei sistemi monofase e trifase.
- Analisi delle Caratteristiche Elettriche: Permette di sperimentare con diverse configurazioni di avvolgimenti e di osservare le proprietà operative dei trasformatori.
- Test di Tensione Primaria e Secondaria: Con opzioni di regolazione su richiesta, gli studenti possono eseguire test con tensioni diverse (2 x 110V per l’ingresso e varie opzioni per l’uscita).
- Verifica delle Combinazioni di Collegamento: Con la scheda didattica opzionale, è possibile testare combinazioni diverse di collegamenti degli avvolgimenti, simulando scenari reali.
Contenuto del kit
- Kit Trasformatore A3120: Tutti i componenti necessari per assemblare trasformatori monofase e trifase.
- Manuale Didattico: Una guida completa per il montaggio e il collaudo, ideale per il laboratorio.
- Set di tavole didattiche:
Tavole didattiche progettate per trasmettere la logica interna dei trasformatori, mostrando gli avvolgimenti stampati sulle loro superfici.
In questo modo, lo studente può comprendere l'ambito e i risultati delle connessioni che sta effettuando.
Le connessioni avvengono tramite connettori di sicurezza da 4 mm.
Composto dai seguenti pannelli trasformatore:
- Trasformatore monofase
- Trasformatore trifase
Il kit A3120 rappresenta una risorsa versatile per istituti tecnici e universitari, offrendo un’esperienza formativa completa e pratica per comprendere a fondo la costruzione e il funzionamento dei trasformatori.
