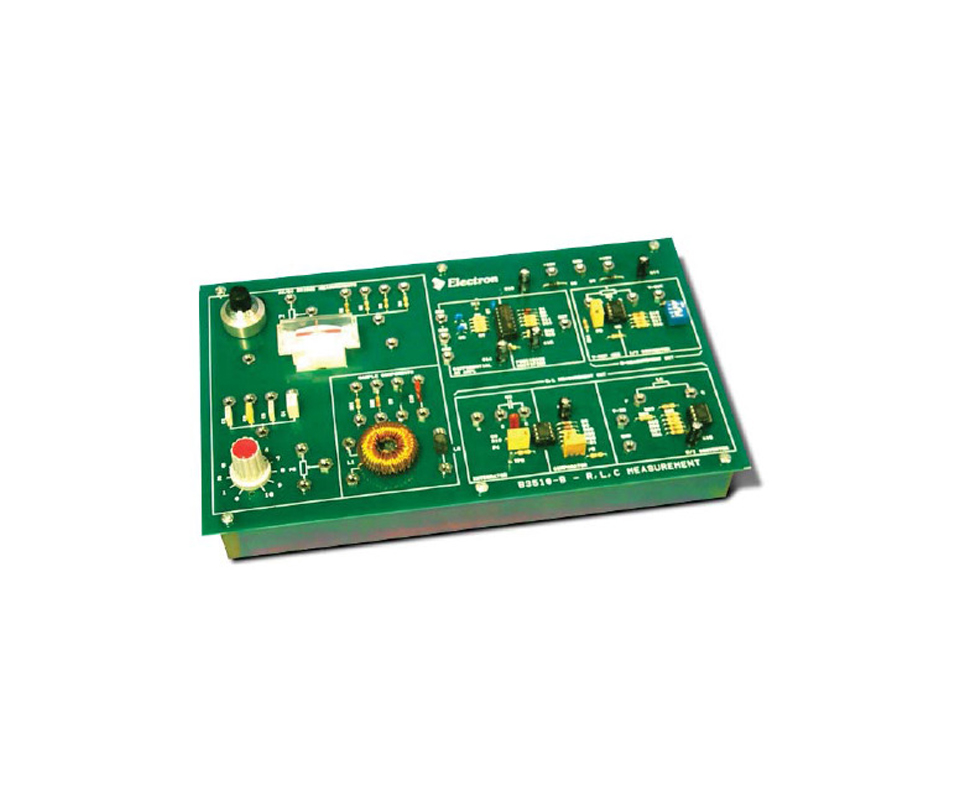

Il modulo B3510-B è una scheda didattica progettata per consentire agli studenti di eseguire misurazioni di resistenza (R), capacità (C) e induttanza (L) tramite ponti di misurazione DC e AC. Il dispositivo è altamente configurabile grazie ai jumper in dotazione, permettendo una varietà di configurazioni per studiare le tecniche di misurazione e i circuiti impiegati nei test di parametri elettrici. La robusta costruzione e la disposizione chiara dei componenti lo rendono adatto all'uso intensivo in ambienti didattici.
Caratteristiche Principali
- Ponti di Misurazione DC e AC: Dotato di dispositivi per configurare ponti di misurazione di alta precisione.
- Dispositivi di Conversione: Include componenti per dimostrare conversioni industriali dei parametri R, L, C in grandezze misurabili come tensione e corrente.
Strumenti Integrati:
- Potenziometro multi-giro di precisione
- Potenziometro a filo
- Set di resistori e condensatori per ponti fissi
- Misuratore analogico a zero centrale
- Amplificatore differenziale AC e raddrizzatore di precisione
Esercizi e Argomenti Didattici
- Ponte di Wheatstone per Misurazioni di Resistenza: Permette di comprendere i principi della misura di resistenze tramite il classico ponte di Wheatstone.
- Ponte di Maxwell per Misurazioni di Induttanza: Ideale per lo studio della misura delle induttanze.
- Ponte di De Sauty per Misurazioni di Capacità: Per imparare a misurare la capacità con il ponte di De Sauty.
- Amplificatori Differenziali e Raddrizzatori di Precisione: Studio delle tecniche di amplificazione e rettificazione per misurazioni accurate.
- Generatori di Tensione di Riferimento e Convertitori I/V e V/I: Approfondimento su conversioni industriali di grandezze elettriche per l'automazione e la misurazione di R, C, L.
Accessori e Requisiti
- Alimentazione: Richiede un alimentatore stabilizzato ±15V; si raccomanda l’uso dell’alimentatore C4192 per una compatibilità ottimale con la serie C3510.
Accessori Opzionali:
- Oscilloscopio a doppia traccia
- Multimetro analogico
Contenuto della Confezione
- Modulo B3510-B: Completo di kit di cavi di connessione.
- Manuale Istruzioni: Guida completa per la configurazione e l’esecuzione degli esercizi.
Il modulo B3510-B è quindi un dispositivo didattico versatile, perfetto per l’apprendimento delle tecniche di misurazione di resistenza, capacità e induttanza, e per la comprensione dei principi dei ponti di misurazione DC e AC.
