L'elettronica automobilistica è il ramo della meccatronica che si concentra sugli apparati elettrici ed elettronici installati nelle automobili. L'importanza dei sistemi elettronici nei veicoli è cresciuta anno dopo anno, fino a diventare oggi una delle componenti principali delle automobili. Questi sistemi elettronici hanno sostituito molte funzioni che in passato venivano eseguite manualmente o tramite sistemi meccanici, come l’iniezione di carburante, il controllo delle emissioni, i sistemi di sicurezza, il monitoraggio dei liquidi, i sistemi di comfort, il controllo dell’acceleratore, e molto altro.
L’Unità Attuatori Automobilistici "AV-A" è stata progettata da EDIBON per studiare i componenti elettronici e gli attuatori utilizzati nell’ambito automobilistico.
DESCRIZIONE GENERALE

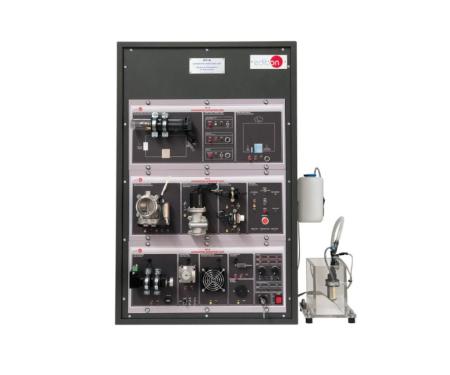

L’Unità Attuatori Automobilistici "AV-A" offre una soluzione pratica per acquisire familiarità con gli attuatori utilizzati nelle automobili moderne. Composta da attuatori e componenti reali impiegati nei sistemi automobilistici odierni, l’unità "AV-A" include una serie di esercizi pratici che consentono agli studenti di comprendere il funzionamento degli attuatori nel settore automobilistico.
Gli attuatori dell’unità "AV-A" coprono diverse funzioni, come il sistema di accensione del motore, l’alimentazione a corrente continua, i sistemi motorizzati e i componenti elettromagnetici. Tutti i circuiti degli attuatori sono isolati per facilitare la comprensione delle singole funzioni e tutti i punti di connessione sono accessibili tramite connettori standard di laboratorio da 2 mm.
L’unità "AV-A" può funzionare in autonomia, ma alcuni attuatori consentono di essere collegati all’Unità di Controllo Elettronico Automobilistico "AV-ECD" per essere gestiti tramite un'unità di controllo elettronico. Gli attuatori dell'unità "AV-A" sono controllati tramite segnali digitali e analogici, segnale PWM e il protocollo di rete CAN bus.
SPECIFICHE TECNICHE
L’unità "AV-A" include i seguenti elementi:
Sistema di gestione del motore:
- Bobina di accensione.
- Candela.
- Solenoide d’iniezione del carburante.
- Valvola di ricircolo dei gas di scarico (EGR).
- Valvola a farfalla elettronica.
- Valvola a solenoide per spurgo canister.
- Pompa del carburante.
Sistemi motorizzati:
- Motore DC: Alimentazione 10 VDC, velocità max 10000 rpm, rapporto di riduzione 21:1, potenziometro per la posizione, manopola di controllo della posizione e velocità, circuito di controllo CAN bus.
- Motore passo-passo: Alimentazione 5 VDC, potenza 10 W, velocità configurabili, controllo bidirezionale.
- Ventola di raffreddamento: Alimentazione 12 VDC, controllo della velocità tramite PWM.
- Pompa tergicristalli: Alimentazione 12 VDC.
Sistema di illuminazione automobilistico:
- Pulsante di emergenza e luci di emergenza.
- Interruttore di direzione e luci indicatrici.
- Pulsante freno e luci freno.
- Pulsante porta aperta e indicatore porta aperta.
Sistema clacson: Cicalino.
Valvola a solenoide 12 VDC: Controllo ON/OFF e PWM.
Elettromagnete 12 VDC: Controllo ON/OFF.
Alimentazione DC: Circuito con interruttore chiave per fornire 12 VDC al circuito.
Cavi e accessori per il normale funzionamento.
MANUALI FORNITI
L’unità include i seguenti manuali: Servizi richiesti, Montaggio e installazione, Avviamento, Sicurezza, Manutenzione e Pratiche.
ELEMENTI AGGIUNTIVI RACCOMANDATI (Non inclusi)
AV-ECD. Unità di Controllo Elettronico Automobilistico.
EDAS/VIS-0.25 o EDAS/VIS-1.25. Sistema di Acquisizione Dati e Strumentazione Virtuale di EDIBON.
ESERCIZI E POSSIBILITÀ PRATICHE
1. Attuatori nei sistemi di accensione del motore.
2. Funzione della valvola EGR.
3. Funzionamento della valvola a farfalla elettronica.
4. Funzione della valvola a solenoide per spurgo canister.
5. Funzione della pompa del carburante e dell’iniettore.
6. Sistemi motorizzati in ambito automobilistico.
7. Controllo della velocità della ventola di raffreddamento tramite segnale PWM.
8. Controllo del flusso della pompa tergicristalli.
9. Funzionamento del clacson.
10. Funzione dell’elettromagnete.
11. Controllo del sistema di illuminazione automobilistico.
SERVIZI RICHIESTI
Alimentazione elettrica: monofase 200-240 VAC / 50 Hz o 110-127 VAC / 60 Hz.
DIMENSIONI E PESO
Dimensioni: 640 x 320 x 1000 mm circa (25,2 x 12,6 x 39,4 pollici circa).
Peso: 50 kg circa.
