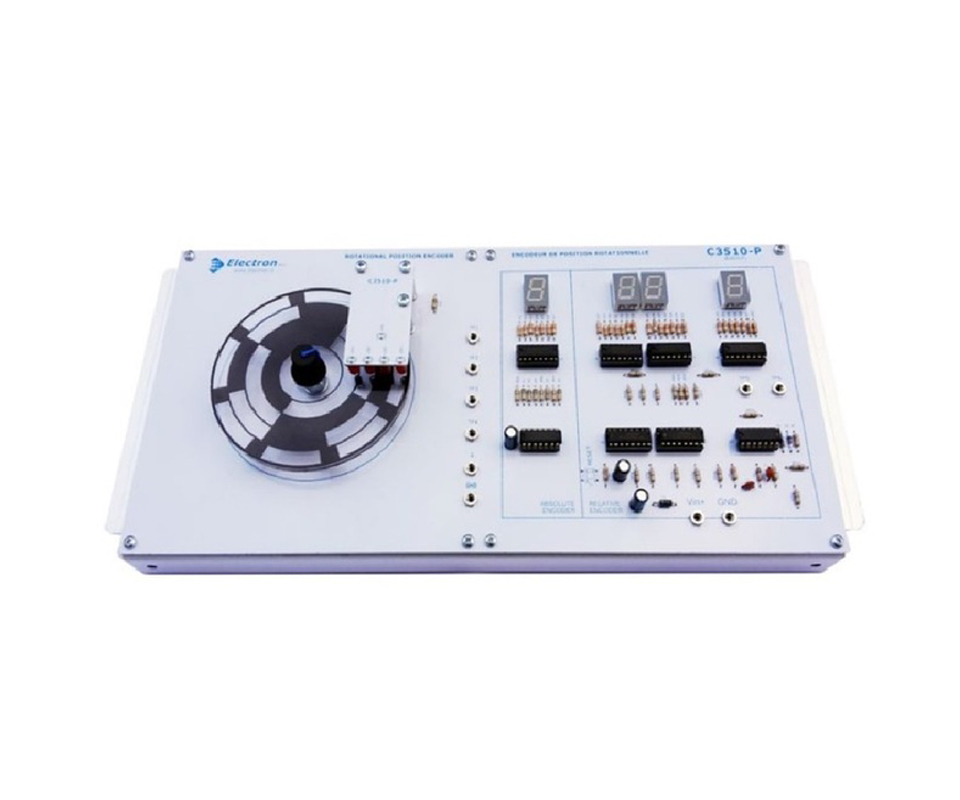

Il modulo C3510-P è una versione didattica di un encoder ottico di tipo industriale.
Questo modulo consente agli studenti di studiare il funzionamento e l'utilizzo di questo tipo di dispositivo, fornendo un’esperienza pratica e completa. La disposizione chiara dei componenti e la robustezza costruttiva lo rendono particolarmente adatto alle condizioni più impegnative in ambito scolastico.
Caratteristiche Principali
Disco Rotante Trasparente:
Azionato manualmente, è realizzato in plastica trasparente con segmenti e settori oscurati che bloccano la luce verso un set di 5 fototransistor posizionati sotto il disco.
Illuminazione con LED:
Un set di 5 lampade LED illumina il disco dall’alto per garantire il corretto funzionamento dell’encoder.
Decoder Assoluto:
Include un display a 7 segmenti per la lettura dei valori assoluti.
Decoder Relativo:
Permette la codifica e decodifica di spostamenti relativi.
Logica di Conteggio Incrementale/Decrementale:
Include un display per la visualizzazione dei passi e un pulsante di reset.
Circuito di Encoder Relativo Avanzato:
Equipaggiato con funzioni di raddoppio e quadruplicazione dei passi (micro-passi) e relativo display.
Contenuto del Modulo
Il modulo C3510-P viene fornito con:
- Kit di cavi di connessione.
- Alimentatore incluso.
- Manuale di istruzioni dettagliato per supportare le attività pratiche.
Esercizi e Argomenti di Studio
Gli elementi inclusi in questo modulo sono di uso generale nell'industria. Gli studenti acquisiranno rapidamente familiarità con:
Principio di Funzionamento:
Studio del funzionamento degli encoder ottici e delle loro applicazioni.
Caratteristiche e Limiti d'Uso:
Analisi delle prestazioni in contesti pratici.
Accessori Opzionali
- Oscilloscopio a Doppia Traccia:
Per l'analisi dettagliata dei segnali.
Per misurazioni di tensione e corrente.
