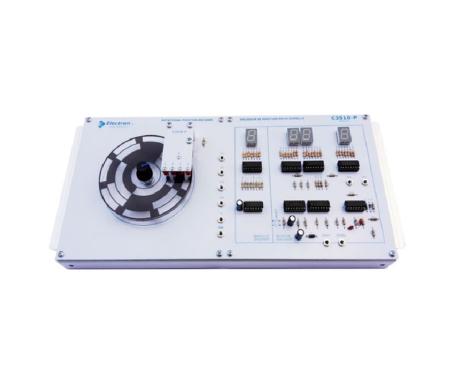

Il modulo C3510-P è una versione didattica di un encoder ottico di tipo industriale.
Questo modulo consente agli studenti di studiare il funzionamento e l'utilizzo di questo tipo di dispositivo, fornendo un’esperienza pratica e completa. La disposizione chiara dei componenti e la robustezza costruttiva lo rendono particolarmente adatto alle condizioni più impegnative in ambito scolastico.
Caratteristiche Principali
- Disco Rotante Trasparente:
-
- Azionato manualmente, è realizzato in plastica trasparente con segmenti e settori oscurati che bloccano la luce verso un set di 5 fototransistor posizionati sotto il disco.
-
- Un set di 5 lampade LED illumina il disco dall’alto per garantire il corretto funzionamento dell’encoder.
-
- Include un display a 7 segmenti per la lettura dei valori assoluti.
-
- Permette la codifica e decodifica di spostamenti relativi.
- Logica di Conteggio Incrementale/Decrementale:
-
- Include un display per la visualizzazione dei passi e un pulsante di reset.
- Circuito di Encoder Relativo Avanzato:
-
- Equipaggiato con funzioni di raddoppio e quadruplicazione dei passi (micro-passi) e relativo display.
Contenuto del Modulo
Il modulo C3510-P viene fornito con:
- Kit di cavi di connessione.
- Alimentatore incluso.
- Manuale di istruzioni dettagliato per supportare le attività pratiche.
Esercizi e Argomenti di Studio
Gli elementi inclusi in questo modulo sono di uso generale nell'industria. Gli studenti acquisiranno rapidamente familiarità con:
- Principio di Funzionamento:
-
- Studio del funzionamento degli encoder ottici e delle loro applicazioni.
- Caratteristiche e Limiti d'Uso:
-
- Analisi delle prestazioni in contesti pratici.
Accessori Opzionali
- Oscilloscopio a Doppia Traccia:
-
- Per l'analisi dettagliata dei segnali.
-
- Per misurazioni di tensione e corrente.
