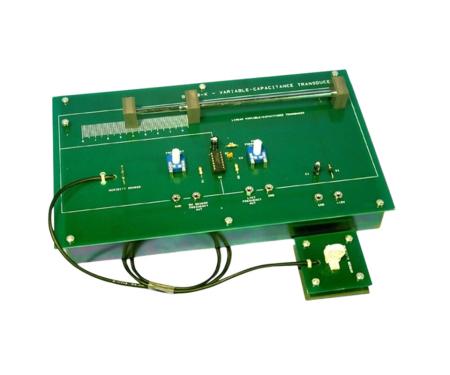

Questo modulo include due dei numerosi tipi di trasduttori a capacità variabile utilizzati in ambito industriale: un trasduttore di posizione lineare e un sensore di umidità dell'aria.
Il segnale prodotto da questi sensori può essere elaborato combinando i dispositivi con il relativo convertitore da capacità a frequenza integrato. Il sensore di umidità relativa (RH) è montato su un micro-modulo remoto, che ne aumenta la flessibilità.
La disposizione chiara dei componenti e la costruzione robusta rendono questa unità particolarmente adatta alle condizioni didattiche più esigenti.
CARATTERISTICHE
- Trasduttore di umidità relativa dell'aria
- Trasduttore di capacità variabile lineare (LVCT): dispositivo composto da tre tubi metallici coassiali:
- Il tubo esterno fisso agisce come uno schermo a terra.
- Il tubo interno fisso forma una parte dell'armatura del condensatore.
- Il tubo centrale, isolato dai primi due, è mobile e funge da seconda metà dell'armatura del condensatore variabile.
La posizione lineare del cursore mobile viene tradotta in un valore di capacità e successivamente in un valore di frequenza tramite un oscillatore CMOS a frequenza regolabile
ACCESSORI NECESSARI PER IL FUNZIONAMENTO:
- Alimentatore C4192, utile anche ad alimentare tutti i moduli della stessa serie (NON INCLUSO)
ACCESSORI INCLUSI:
- Kit di cavi di connessione
- Manuale di istruzioni dettagliato
ACCESSORI OPZIONALI (NON INCLUSI):
- Oscilloscopio a doppia traccia
- Multimetro analogico
- Contatore di frequenza
ESERCIZI E ARGOMENTI DI STUDIO
Esperimenti e argomenti di studio inclusi nel modulo:
- Caratteristiche dei sensori capacitive di umidità atmosferica
- Risposta in frequenza ingresso-uscita
- Configurazione e utilizzo di un trasduttore di capacità variabile lineare
