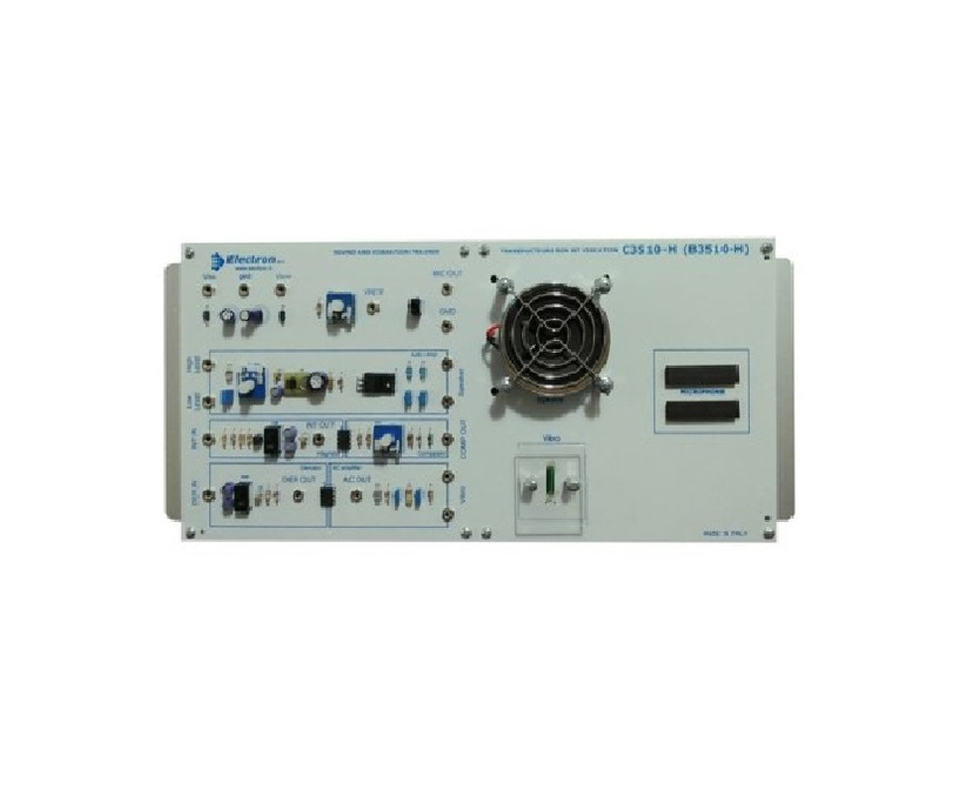

Il C3510-H è un modulo progettato per lo studio dei sensori e trasduttori acustici e delle vibrazioni comunemente utilizzati. L'unità è dotata di un microfono remoto e di un amplificatore, che garantiscono maggiore flessibilità durante le sessioni di apprendimento.
Il modulo include anche un altoparlante integrato, utile per dimostrare diversi principi sia di riproduzione del suono che di generazione delle vibrazioni. La disposizione chiara dei componenti e la costruzione robusta rendono questo modulo particolarmente adatto per le condizioni più esigenti di una classe didattica.
Caratteristiche Principali:
- Modulo microfono remoto con microfono e amplificatore
- Amplificatore audio con ingressi a bassa e alta sensibilità e livello regolabile
- Altoparlante per la riproduzione del suono
- Generatore di frequenze audio (triangolare, quadra): questo circuito è un VCO (Voltage Controlled Oscillator), composto da un riferimento DC, un integratore e un comparatore di soglia con isteresi regolabile. Questo schema consente di ottenere un generatore con frequenza e ampiezza di uscita regolabili.
- Derivatore
- Sensore piezoelettrico per vibrazioni/accelerazioni
- Amplificatore in corrente alternata per sensore di vibrazione
Accessori e Manuale:
Il modulo C3510-H è fornito con un kit di cavi di connessione e un manuale di istruzioni dettagliato.
Esercizi e Argomenti di Studio:
- Conversione della pressione dell'onda acustica in tensione: studio del microfono
- Caratteristiche e utilizzo del microfono
- Trasduttore da tensione a pressione dell'onda acustica: studio dell'altoparlante
- Utilizzo dell'altoparlante come microfono dinamico
- Risposta in frequenza dell'altoparlante
- Caratteristiche dei sensori piezoelettrici per vibrazioni e relativo amplificatore
- Risposta in frequenza e risonanza nel sensore piezoelettrico per vibrazioni
