Questo modulo comprende tutti i sottosistemi necessari per lo studio della trasmissione, ricezione e utilizzo delle onde ultrasoniche. Gli studenti potranno acquisire esperienza nelle proprietà delle onde ultrasoniche (US) e studiare facilmente l'effetto Doppler, ampiamente utilizzato nei sistemi di sicurezza.
I blocchi funzionali del modulo sono organizzati in modo razionale e facilmente identificabili. La disposizione chiara dei componenti e la costruzione robusta rendono questa unità particolarmente adatta anche alle condizioni più esigenti di un ambiente didattico.
Caratteristiche principali:
- Modulo micro remoto con trasmettitore ultrasonico e generatore a frequenza regolabile
- Ricevitore ultrasonico e amplificatore AC
- Filtro attivo passa banda
- Rilevatore zero-crossing e circuito Shaper per il segnale ricevuto (rigeneratore)
- Miscelatore tra il segnale originale e il segnale rigenerato per produrre onde battenti (rivelatore di fase)
- Rilevatore di picco per le onde a spostamento di fase
- Compara soglia con isteresi variabile
- Driver di relè con possibilità di latch

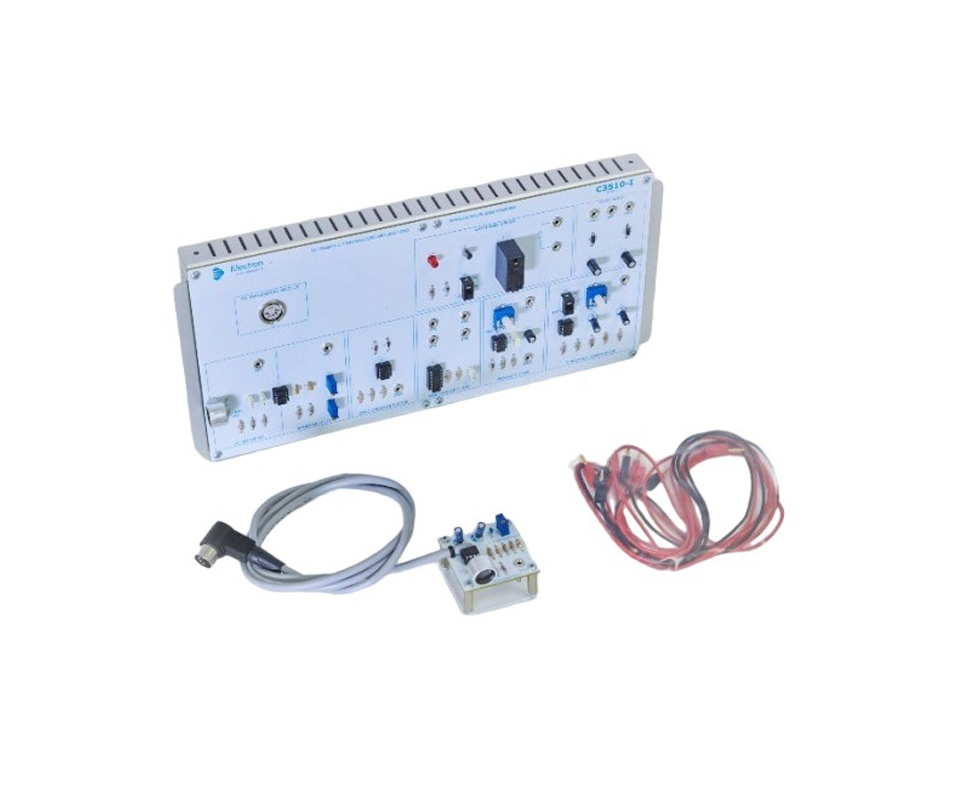

Il modulo C3510-I viene fornito completo di kit di cavi di connessione e manuale di istruzioni dettagliato.
Esercizi e Tematiche di Studio:
- Generazione, ricezione e proprietà delle onde ultrasoniche
- Misurazione dello spostamento di fase
- Utilizzo delle onde ultrasoniche per misurare distanze
- Utilizzo delle onde ultrasoniche per configurare un sistema radar a effetto Doppler
- Rilevamento di movimento, vibrazione e presenza tramite onde ultrasoniche
- Sistema di allarme per intrusi basato su onde ultrasoniche
