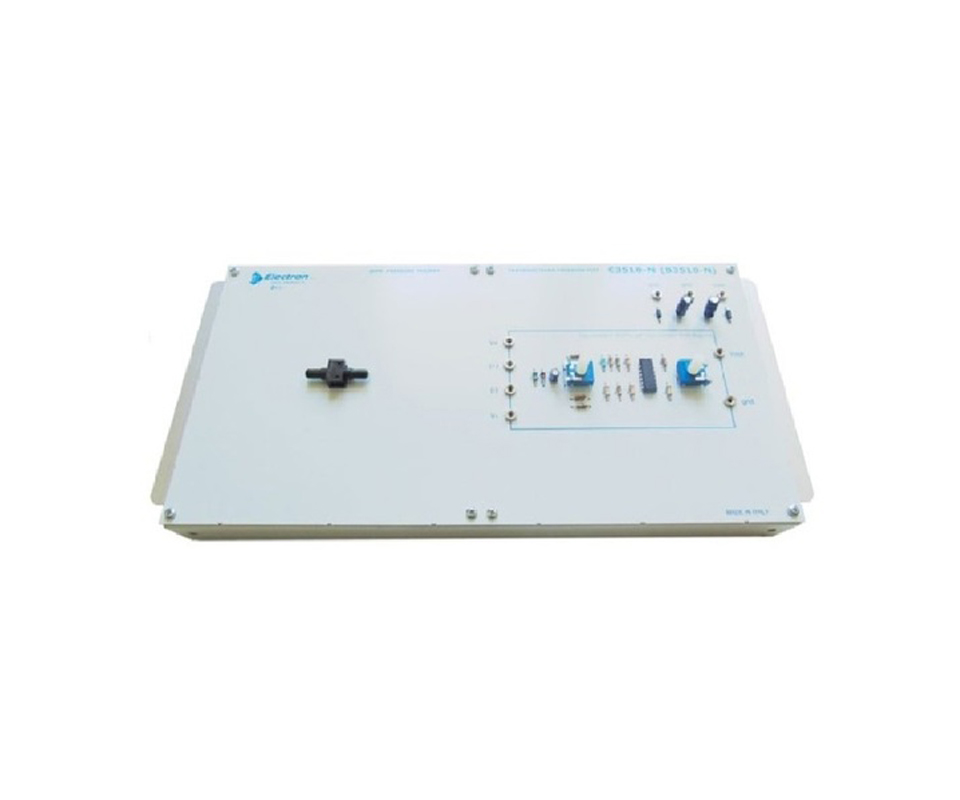

Il modulo C3510-N offre una piattaforma educativa completa per lo studio pratico dei sensori di pressione e delle loro applicazioni nell’industria.
Questo modulo include un trasduttore avanzato a stato solido di tipo semiconduttore, progettato per la misurazione di pressioni differenziali ultra-basse o assolute. Il C3510-N consente agli studenti di studiare e acquisire esperienza nell'uso e nelle limitazioni di questi dispositivi.
La disposizione chiara dei componenti e la robustezza costruttiva lo rendono ideale per le condizioni didattiche più impegnative.
Caratteristiche Principali
- Sensore di Pressione Compatto:
- Trasduttore di tipo semiconduttore, specifico per misurazioni differenziali o assolute di pressione ultra-bassa.
- Sistema di Test del Sensore:
- Il sensore è collegato a entrambe le estremità di un tubo trasparente in PVC a forma di U.
- Una piccola quantità d'acqua nel tubo consente di creare una differenza di livello misurabile tra i due lati, generando una precisa pressione differenziale applicata al sensore.
- Amplificatore di Strumentazione:
- Converte la pressione differenziale in un segnale di tensione proporzionale, facilitando la lettura e l'analisi.
Contenuto del Modulo
Il modulo C3510-N viene fornito con:
- Tubo trasparente in PVC (lunghezza 1 metro).
- Righello in millimetri per misurazioni precise.
- Kit di cavi di connessione.
- Manuale di istruzioni dettagliato per le esercitazioni pratiche.
Accessori necessari per il Funzionamento
Alimentatore C4192, utile anche ad alimentare tutti i moduli della stessa serie (NON INCLUSO).
Esercizi e Argomenti di Studio
Gli elementi di questo modulo trovano applicazioni generali nell'industria. Gli studenti acquisiranno rapidamente familiarità con:
- Principio di Funzionamento:
-
- Studio del sensore di pressione a stato solido e della sua interfaccia elettronica.
- Caratteristiche e Limiti d'Uso:
-
- Analisi delle prestazioni del sensore in condizioni pratiche di laboratorio.
Accessori Opzionali
- Oscilloscopio a Doppia Traccia:
-
- Per l'analisi dettagliata dei segnali.
-
- Per misurazioni di tensione e corrente.
