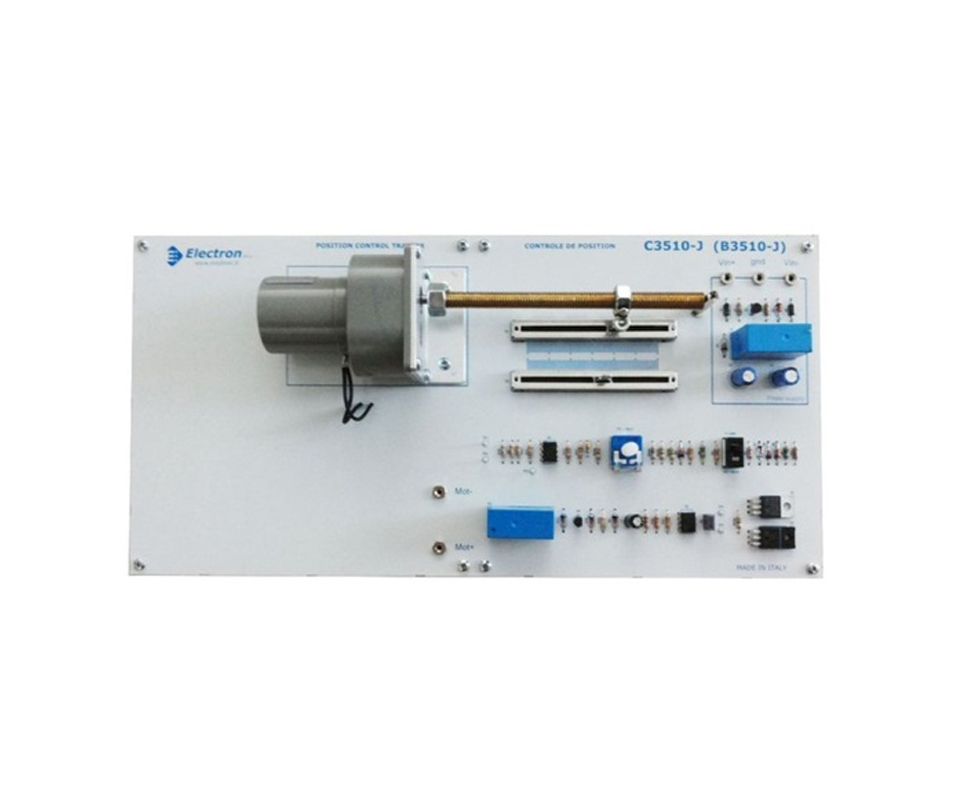

Questo modulo è studiato per lo studio del funzionamento di potenziometri lineari e motori con riduttore. Il modulo è dotato di un motore DC con riduttore che aziona un meccanismo a vite collegato al cursore di un potenziometro lineare.
Un secondo potenziometro lineare permette di impostare la posizione di riferimento. Questa configurazione consente agli studenti di studiare i vantaggi e le limitazioni di un sistema di controllo a posizione in retroazione.
La disposizione chiara dei componenti e la robustezza costruttiva rendono questa unità ideale per ambienti didattici impegnativi.
Caratteristiche Principali
- Sistema di Posizione Simulato Meccanicamente:
Permette lo studio pratico delle dinamiche dei sistemi di controllo.
Confronta i segnali di riferimento e di retroazione.
Con guadagno regolabile per ottimizzare il controllo del sistema.
- Amplificatore di Potenza/Driver DC:
Garantisce l’alimentazione e il controllo del motore.
- Condizionatore di Alimentazione e Circuito di Controllo:
Stabilizza il sistema e protegge i componenti.
Accessori necessari per il funzionamento
Alimentatore C4192 (NON INCLUSO), utile anche per alimentare tutti i modelli della stessa serie.
Contenuto del Modulo
Il modulo C3510-J è fornito con:
- Un kit di cavi di connessione.
- Un manuale di istruzioni dettagliato per supportare le attività pratiche.
Esercizi e Argomenti di Studio
- Caratteristiche dei Trasduttori:
- Analisi del funzionamento di potenziometri lineari e motori con riduttore.
- Configurazione di un Sistema di Controllo a Posizione Lineare:
- Studio dei principi di progettazione e funzionamento.
- Risposta del Sistema in Funzione del Guadagno dell’Anello:
- Valutazione delle prestazioni in diverse condizioni operative.
- Precauzioni di Sicurezza nei Sistemi di Posizione:
- Implementazione di limiti di corsa, controllo dell’alimentazione e protezione contro lo stallo del motore.
Accessori Opzionali
- Oscilloscopio a Doppia Traccia:
Per l'analisi dettagliata dei segnali.
Per misurazioni pratiche di corrente, tensione e resistenza.
Questo modulo rappresenta una piattaforma educativa completa per lo studio pratico dei sistemi di controllo a posizione, ideale per laboratori scolastici e professionali.
