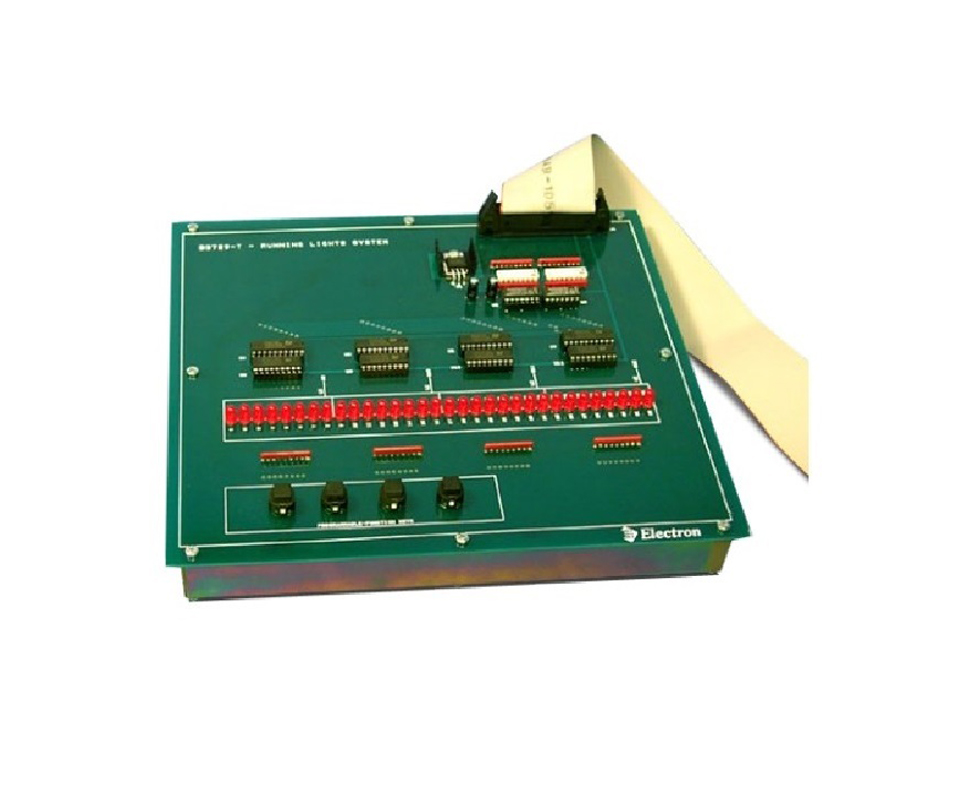

Il modulo B3729-T replica in modo ridotto e semplificato un sistema completo di controllo delle luci di segnalazione in funzione. Il suo scopo principale è permettere agli studenti di sviluppare, implementare e testare procedure di controllo utilizzando un sistema a PLC (Programmable Logic Controller) per gestire una matrice di luci LED.
Caratteristiche tecniche
Il modulo è composto da una matrice di 32 lampade LED, pilotate da quattro gruppi identici di registratori a scorrimento e relativi circuiti elettronici.
- Ingressi e Comandi di Abilitazione:
Gli ingressi dei dati e i comandi di abilitazione dei latch sono tutti collegati alle uscite del PLC.
- Programmazione degli Effetti Visivi:
La programmazione di varie combinazioni di questi comandi permette di creare un numero infinito di effetti visivi.
- Tasti Funzione Programmabili:
Sono inclusi quattro tasti funzione programmabili come ingressi al PLC, che possono essere utilizzati per determinare diverse modalità operative del sistema.
Apparecchiature NECESSARIE per il funzionamento:
Il B3729-T è un simulatore che fa parte del sistema PLC B3729 e si utilizza insieme ai seguenti dispositivi di base:
C3729AA PLC MACHINE (NECESSARIO PER IL FUNZIONAMENTO, ACQUISTABILE SEPARATAMENTE CON CODICE MEPA SIADELEC3729AA1).
Obiettivo Didattico:
Lo studente può sviluppare, implementare e testare le procedure di controllo per il sistema.
