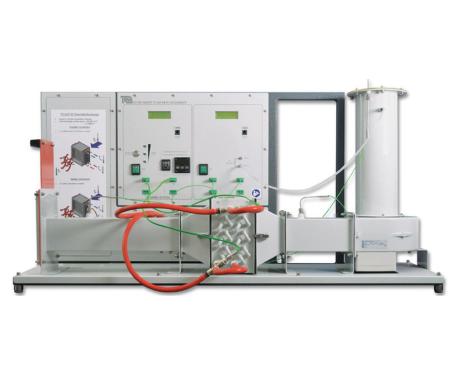

Sistema da banco compatto per lo studio pratico del trasferimento di calore in scambiatori acqua-aria a flusso incrociato. Fornito con uno scambiatore a 32 tubi, con la possibilità di testare varianti a 16 tubi o con alette per approfondimenti comparativi.
CARATTERISTICHE PRINCIPALI
- unità autonoma da banco progettata per esperimenti didattici sul trasferimento di calore;
- include di serie uno scambiatore con 32 tubi (quattro file da 10 mm di diametro, superficie ≈ 0,16 m²);
- due scambiatori opzionali per esperimenti estesi:
-
- TD1007a: 16 tubi in due file, superficie ≈ 0,08 m²;
- TD1007b: tubi alettati in due file, superficie ≈ 0,16 m²;
- diagrammi esplicativi montabili per ciascuno scambiatore, utili alla comprensione del funzionamento e dei collegamenti;
- connessioni rapide auto-sigillanti per il circuito idrico e morsetti rapidi per il montaggio nello scomparto dell’aria;
- visualizzazione digitale di temperatura, portata d’acqua e pressione differenziale per il calcolo della portata d’aria;
- compatibile con il sistema di acquisizione dati VDAS® (opzionale);
- serbatoio acqua con riscaldamento a controllo PID, pompa, indicatori di livello e valvola automatica di riempimento;
- protezioni integrate per sovratemperatura, basso livello e troppo pieno;
- sistema di ventilazione con condotto verticale (piastre ad orifizio + trasduttore di pressione) e condotto orizzontale (con scambiatore);
- le termocoppie misurano le temperature in ingresso e uscita sia del fluido caldo che freddo;
- adatto a esercitazioni anche senza l’uso di un computer.
DIMENSIONI E PESI
Unità principale (TD1007): 1250 × 810 × 620 mm; peso netto 80 kg.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- analisi del trasferimento termico tra fluidi attraverso pareti solide;
- bilancio energetico e calcolo dell’efficienza dello scambiatore;
- determinazione del coefficiente di scambio termico e ΔT logaritmico medio (LMTD);
- studio dell’effetto della temperatura dell’acqua come forza motrice;
- confronto tra temperatura media effettiva e media teorica tra ingressi e uscite;
- confronto tra variazioni di temperatura nelle diverse sezioni dello scambiatore;
- confronto tra scambiatori di diversa configurazione e superficie di scambio (con TD1007a e TD1007b).
SERVIZI ED ELEMENTI NECESSARI (non inclusi)
- Spazio su banco richiesto: 1300 × 900 mm;
- Alimentazione elettrica (specificare all’ordine):
-
- Monofase 220–240 VAC, 50/60 Hz, 9 A;
- oppure Bifase 220–240 VAC, 50/60 Hz, 9 A;
- acqua: acqua pulita a basso contenuto minerale, pressione 1–3 bar.
ACCESSORI CONSIGLIATI (non inclusi)
- TD1007a – Scambiatore a 16 tubi;
- TD1007b – Scambiatore con alette;
- VDAS®-F – Sistema di acquisizione dati montato su struttura.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link: chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.tecquipment.com/assets/documents/datasheets/TD1007-Water-to-Air-Datasheet.pdf
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
