La scheda didattica per la programmazione di microcontrollori PIC con simulazione di lavatrice è una risorsa pratica progettata per introdurre gli studenti alla programmazione dei microcontrollori attraverso una serie di attività applicative basate sul ciclo completo di una lavatrice.
La scheda è pensata per essere utilizzata insieme al trainer Trainer per lo studio dell’elettronica 320-00 (codice MePA SIADLJ32000) e alle risorse curricolari digitali collegate.
Le attività guidate permettono di lavorare sui segnali di ingresso e uscita, sul controllo delle linee di I/O e sulle principali strutture logiche dei programmi (salti, rami, sottoprogrammi), fino alla gestione della velocità e del verso di rotazione del motore e al controllo dell’intera sequenza di lavaggio.
La scheda è compatibile anche con il software opzionale in cloud di LJ Create, che integra presentazioni teoriche, indagini e verifiche collegate alle prove pratiche.
CARATTERISTICHE PRINCIPALI
- risorsa pratica per introdurre la programmazione di microcontrollori PIC tramite la simulazione di una lavatrice;
- scheda con uscite di controllo per motore del cestello, resistenza di riscaldamento acqua, valvola e pompa;
- ingressi di controllo dedicati a sensore di temperatura, sensore di velocità del motore e sensore di blocco porta;
- zoccolo a forza d’inserzione nulla per l’alloggiamento del microcontrollore PIC;
- programmatore PIC con software di sviluppo incluso;
- guasti inseribili tramite interruttori per attività di ricerca guasti;
- attività pratiche integrate nel curriculum digitale associato al trainer di elettronica 320-00;
- possibilità di utilizzo con software opzionale basato su cloud con presentazioni teoriche, indagini e verifiche collegate alle esercitazioni pratiche.
COMPONENTI IN DOTAZIONE

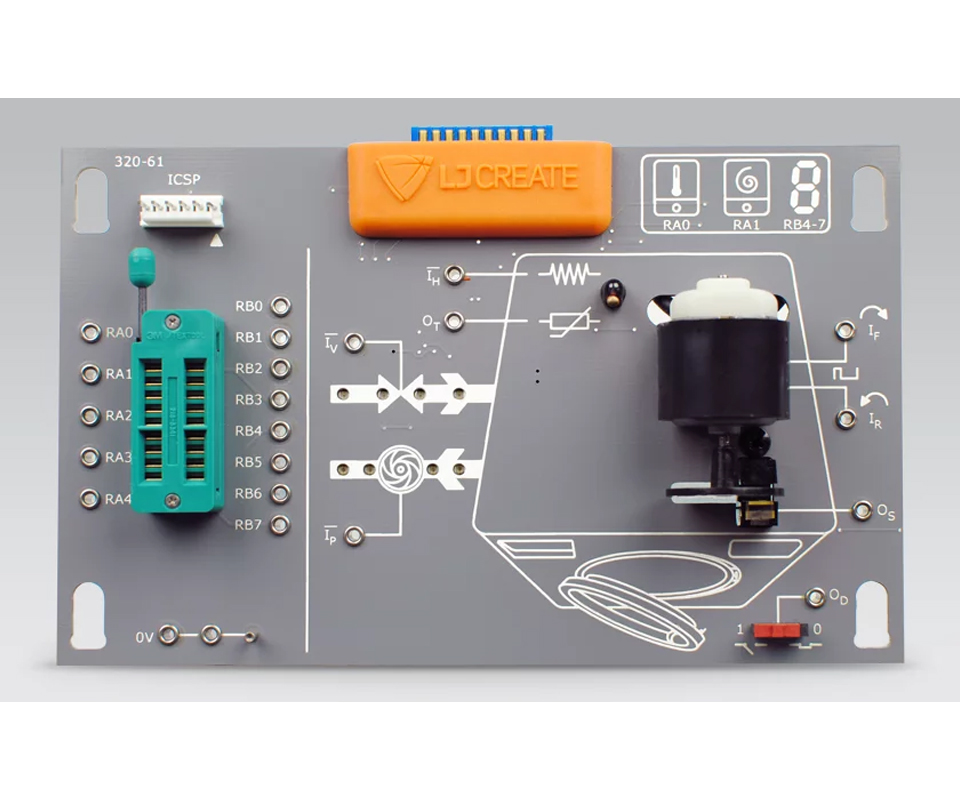

- scheda circuitale per programmazione e applicazioni con microcontrollore PIC;
- programmatore PIC con software dedicato.
ATTIVITÀ DIDATTICHE TIPICHE
- analisi e utilizzo di sensori e attuatori;
- controllo delle linee di ingresso/uscita (porte I/O);
- esecuzione di operazioni aritmetiche e logiche;
- studio di salti, rami e strutture di programma;
- utilizzo di sottoprogrammi;
- controllo del verso di rotazione e della velocità del motore;
- controllo della velocità del motore con retroazione;
- gestione della sequenza completa di funzionamento di una lavatrice.
DIMENSIONI E PESO
- dimensioni della scheda: 160 × 100 × 35 mm (L × A × P);
- volume di spedizione singola scheda: 0,001 m³;
- volume di spedizione scatola di stoccaggio: 0,015 m³;
- peso di spedizione singola scheda: 0,3 kg;
- peso di spedizione scatola di stoccaggio: 0,5 kg.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- trainer per lo studio dell’elettronica 320-00 (codice MePA SIADLJ32000);
- nr. 2 multimetri digitali;
- PC con sistema operativo Windows.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
