La scheda didattica per lo studio della logica sequenziale è una risorsa pratica che introduce gli studenti ai principi della logica digitale sequenziale attraverso una serie di attività di laboratorio.
È progettata per essere utilizzata con il trainer per lo studio dell'elettronica (codice prodotto 320-00, codice mepa SIADLJ32000) e con i relativi materiali curricolari digitali, che collegano in modo diretto teoria, esercitazioni pratiche e attività di verifica. La scheda può inoltre essere integrata con il software opzionale basato su cloud, che offre presentazioni teoriche, indagini e test collegati alle prove svolte sul banco.
CARATTERISTICHE PRINCIPALI
- scheda didattica per introdurre gli studenti alla logica digitale sequenziale attraverso attività pratiche;
- flip-flop di tipo d (nr. 3) con indicatori a led;
- flip-flop j-k (nr. 3) con indicatori a led;
- porte nand a 2 ingressi (nr. 2) con indicatori a led;
- porte and a 2 ingressi (nr. 2);
- guasti inseribili tramite interruttori, per attività di ricerca guasti su sistemi di logica sequenziale.
COMPONENTI IN DOTAZIONE

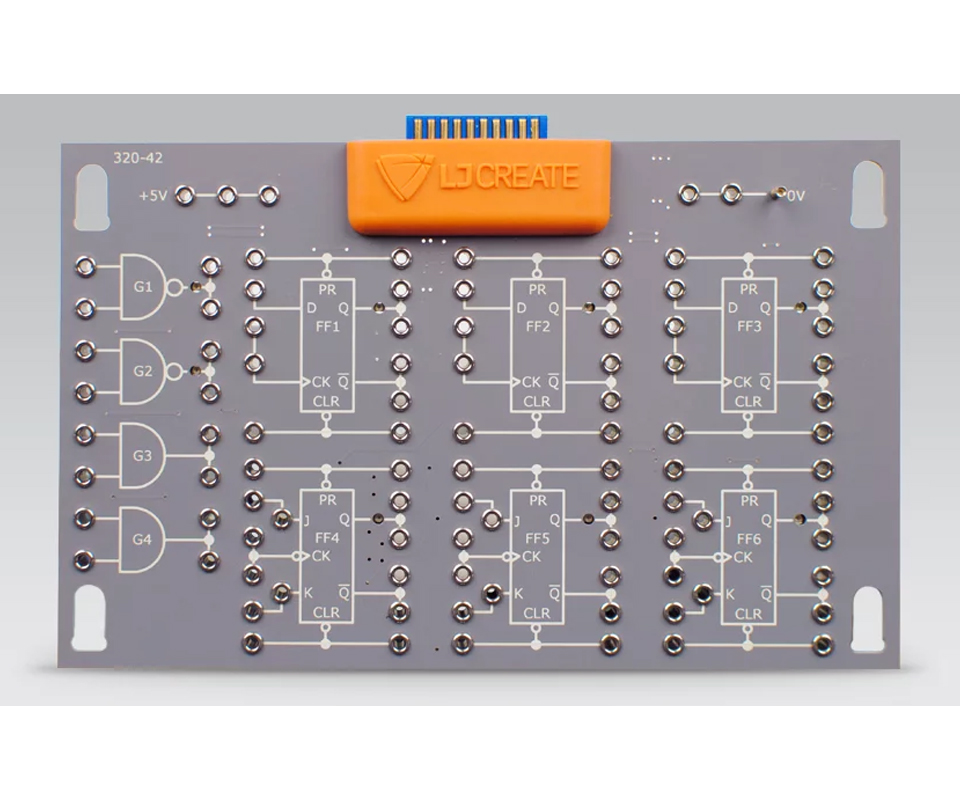

- scheda circuitale per lo studio della logica sequenziale.
ATTIVITÀ DIDATTICHE TIPICHE
- investigazione del funzionamento di un flip-flop di tipo d;
- investigazione del funzionamento di un flip-flop j-k;
- studio del funzionamento di un contatore binario;
- attività di divisione di frequenza;
- studio del funzionamento di un registro a scorrimento (shift register);
- studio del funzionamento di un contatore ad anello (ring counter);
- collaudo e ricerca guasti su sistemi di logica sequenziale.
DIMENSIONI E PESO
- dimensioni della scheda: 160 × 100 × 20 mm (L × A × P);
- volume di spedizione di una singola scheda: 0,001 m³;
- volume di spedizione di una scatola di stoccaggio: 0,015 m³;
- peso di spedizione di una singola scheda: 0,2 kg;
- peso di spedizione di una scatola di stoccaggio: 0,5 kg.
SERVIZI E MATERIALI NECESSARI (non inclusi)
- trainer per lo studio dell'elettronica (codice prodotto 320-00, codice mepa SIADLJ32000);
- multimetro digitale;
- scatola di stoccaggio.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
