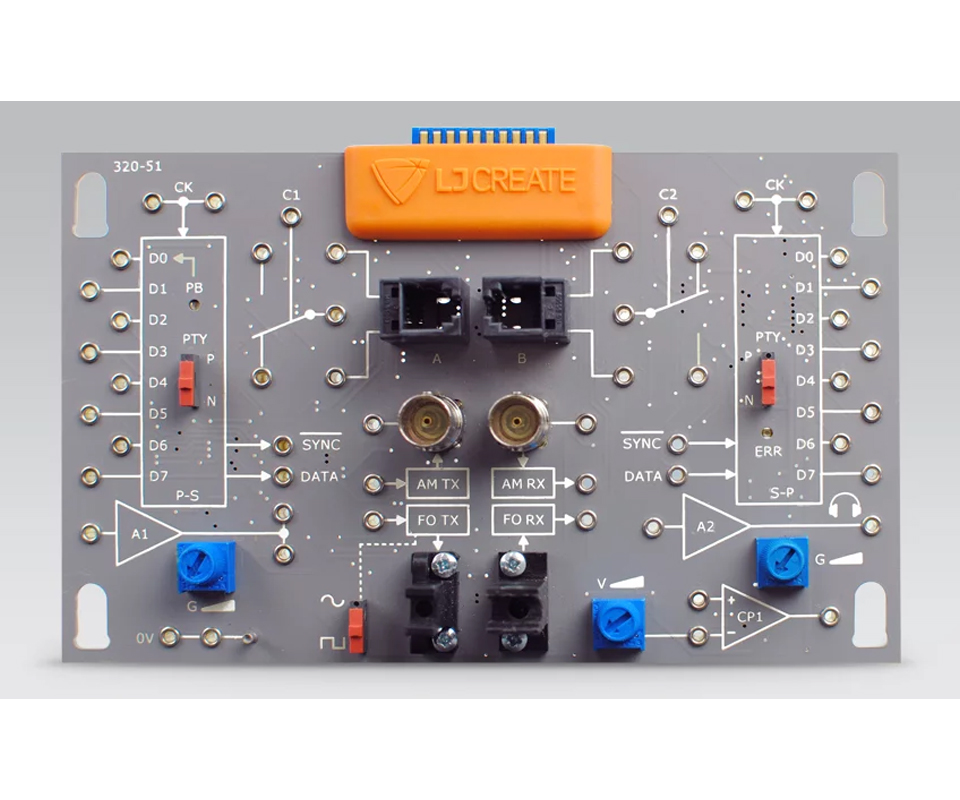

La scheda didattica per lo studio delle comunicazioni elettroniche è una risorsa pratica che introduce gli studenti ai principi dei sistemi di comunicazione elettronica attraverso una serie di attività di laboratorio.
È progettata per essere utilizzata con il Trainer per lo studio dell’elettronica 320-00 (codice MePA SIADLJ32000) e con i relativi materiali curricolari digitali, che mettono in relazione diretta teoria, prove pratiche e momenti di verifica. La scheda può inoltre essere utilizzata con il software opzionale basato su cloud, che offre presentazioni teoriche, indagini e test collegati alle attività svolte sul banco.
CARATTERISTICHE PRINCIPALI
- scheda didattica per introdurre i principi dei sistemi di comunicazione elettronica tramite attività pratiche;
- trasmettitore/ricevitore in modulazione di ampiezza (AM);
- trasmettitore/ricevitore in fibra ottica;
- convertitori parallelo/seriale e seriale/parallelo;
- generazione e rivelazione della parità per la trasmissione dati;
- stadi di amplificazione: amplificatore di tensione, amplificatore audio e comparatore di tensione;
- interruttori analogici per la commutazione dei segnali;
- cavi e connettori UTP, coassiali e in fibra ottica;
- guasti inseribili tramite interruttori per attività di ricerca guasti su sistemi di comunicazione elettronica.
COMPONENTI IN DOTAZIONE
- scheda circuitale per comunicazioni elettroniche;
- cavi di collegamento.
ATTIVITÀ DIDATTICHE TIPICHE
- trasmissione in modulazione di ampiezza (AM);
- trasmissione ottica;
- trasmissione simplex e duplex;
- trasmissione di dati digitali;
- studio dei protocolli di trasmissione;
- handshaking e controllo di flusso;
- ricerca guasti su sistemi elettronici di comunicazione.
DIMENSIONI E PESO
- dimensioni della scheda: 160 × 100 × 35 mm (L × A × P);
- volume di spedizione di una singola scheda: 0,001 m³;
- volume di spedizione di una scatola di stoccaggio: 0,015 m³;
- peso di spedizione di una singola scheda: 0,3 kg;
- peso di spedizione di una scatola di stoccaggio: 0,5 kg.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- trainer per lo studio dell’elettronica 320-00 (codice MePA SIADLJ32000);
- multimetro digitale;
- oscilloscopio a doppia traccia.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
