Il software per la progettazione e simulazione di circuiti elettronici è uno strumento didattico che permette agli studenti di creare e testare circuiti direttamente a schermo, prima di passare alla realizzazione pratica o alla generazione dei progetti PCB tramite le utility integrate.
È pensato per attività di problem solving su casi reali in aula o in laboratorio e può essere integrato con il curriculum opzionale basato su cloud, che include presentazioni teoriche, indagini virtuali e materiali di supporto alle esercitazioni.
CARATTERISTICHE PRINCIPALI
- progettazione di schemi di circuiti elettronici con cattura di schema;
- libreria di componenti con circa 1500 modelli, inclusi microcontrollori genie;
- utilizzo di simboli ansi e din per i circuiti;
- simulazione interattiva analogica e digitale con animazione a schermo;
- strumenti virtuali integrati (fino a 7 strumenti virtuali e sonde di test virtuali per la parte di simulazione circuito; 4 strumenti virtuali e sonde di test virtuali per la parte pcb);
- cablaggio automatico degli schemi con gestione di net e connessioni virtuali;
- progettazione del layout di pcb, con componenti su scheda e componenti off-board;
- simulazione interattiva del layout pcb e simulazione su breadboard con animazione a schermo;
- instradamento automatico delle piste pcb (uno o due layer) e gestione dei collegamenti “flying wire”;
- instradamento pcb interattivo con controlli di qualità del progetto;
- generazione della distinta base (bill of materials);
- simulazione della distruzione dei componenti e inserimento di guasti per attività di fault finding;
- libreria di componenti personalizzabile e possibilità di creare propri blocchi di sottosistemi;
- suggerimenti interattivi su componenti e piedinature per facilitare l’uso didattico;
- esportazione nei formati dxf, nc-drill (excellon) e gerber (formati 274-d / 274-x) per la produzione delle schede.
COMPONENTI IN DOTAZIONE

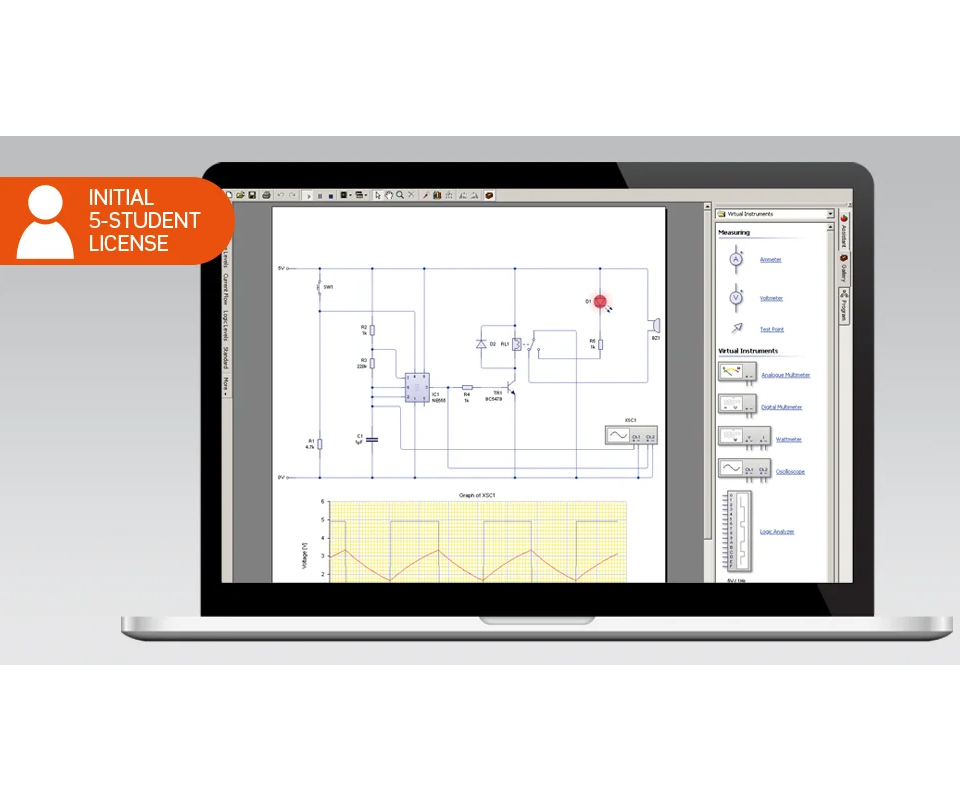

- licenza iniziale per 5 utenti del software di progettazione e simulazione di circuiti elettronici.
ATTIVITÀ DIDATTICHE TIPICHE
- progettazione di schemi di circuiti elettronici utilizzando la libreria componenti;
- simulazione interattiva analogica e digitale dei circuiti con strumenti virtuali;
- progettazione, instradamento e verifica del layout di schede pcb;
- generazione dei file di produzione (gerber, dxf, nc-drill) per la realizzazione delle schede.
DIMENSIONI E PESO
- volume imballo: circa 0,0008 m³;
- peso imballo: circa 0,3 kg.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- contenuti didattici lj create per engineering o technology;
- computer;
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
