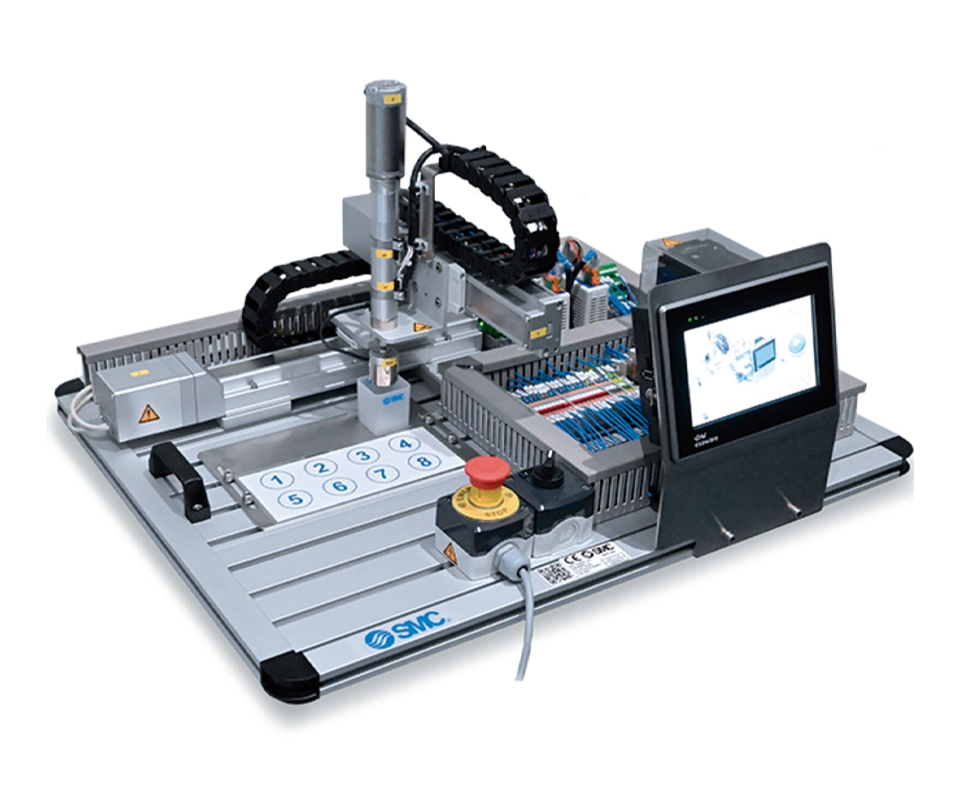

Il MAP-206 è un modulo didattico progettato per introdurre gli studenti all'uso degli attuatori elettrici attraverso un sistema di movimentazione automatizzato. Questo dispositivo esegue operazioni di posizionamento di componenti metallici in specifiche posizioni di stoccaggio, simulando applicazioni industriali reali. Rappresenta una soluzione completa per l'educazione nell'ambito dell'automazione industriale, offrendo agli studenti un'esperienza pratica con tecnologie e componenti comunemente utilizzati nel settore.
Caratteristiche Principali
- Tre Assi Elettrici: Due assi servo-controllati (X e Y) permettono al dispositivo di raggiungere qualsiasi punto dell'area di lavoro, mentre l'asse Z è costituito da un cilindro elettrico azionato da un motore CC, dotato di un elettromagnete per la manipolazione dei pezzi.
- Interfaccia HMI Touchscreen: Include un'interfaccia uomo-macchina con PLC integrato, offrendo un controllo intuitivo del sistema e l'accesso a diverse modalità operative.
- Componenti Industriali: Equipaggiato con attuatori elettrici lineari, servo-motori, elettromagnete e sensori di posizione, garantendo un'esperienza formativa pratica e realistica.
Specifiche Tecniche
- Dimensioni: 750 x 590 x 400 mm.
- Sensori:
-
- Sensori Reed per il rilevamento della posizione (2 unità).
- Encoder per il feedback di posizione (2 unità).
- Attuatori:
- Due assi lineari elettrici servo-controllati per i movimenti X e Y.
- Un cilindro elettrico a 24V CC per il movimento sull'asse Z.
- Elettromagnete per la manipolazione dei componenti.
- Dispositivi Elettronici:
- HMI touchscreen con PLC integrato.
- Software per la programmazione e la visualizzazione HMI da PC.
- Regolatore CC e due servo-driver per il controllo dei motori.
- Alimentatore dedicato.
Applicazioni Didattiche
- Programmazione di PLC Integrati: Sviluppo di competenze nella programmazione e configurazione di PLC integrati in sistemi HMI per il controllo di processi automatizzati.
- Controllo di Attuatori Elettrici: Apprendimento delle tecniche di controllo e sincronizzazione di assi elettrici in applicazioni di movimentazione.
- Integrazione di Sensori e Attuatori: Studio dell'interazione tra sensori di posizione e attuatori per garantire movimenti precisi e affidabili.
- Interfacciamento HMI: Progettazione e utilizzo di interfacce uomo-macchina per il monitoraggio e il controllo di sistemi automatizzati.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
