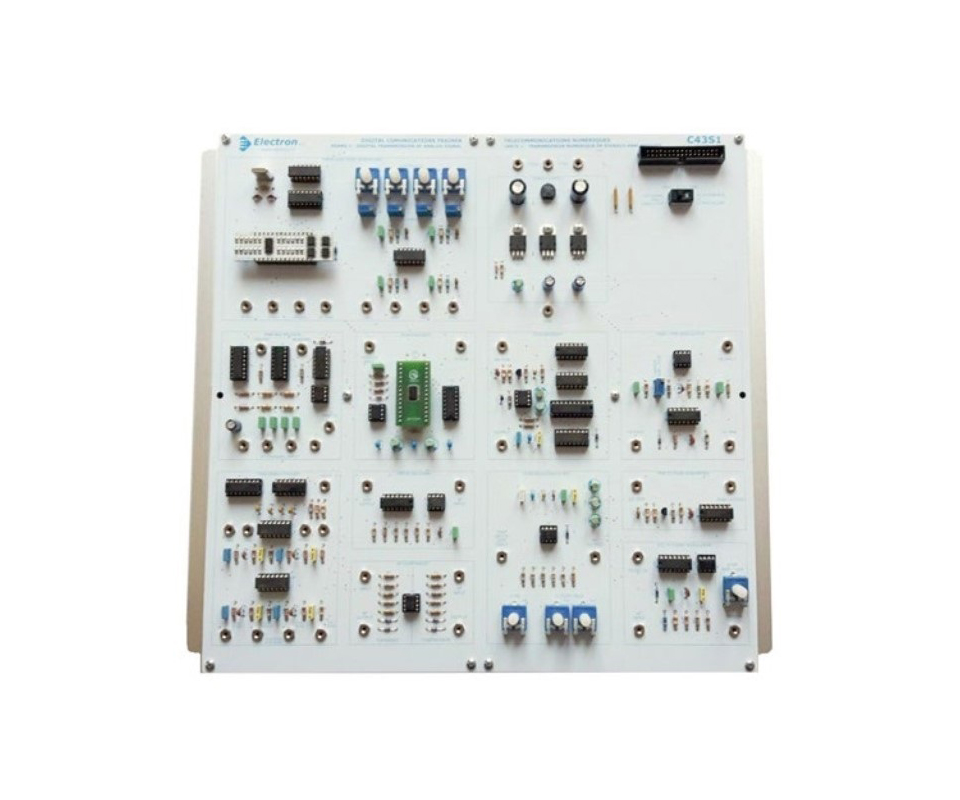

Questo trainer è una raccolta completa di modulini per lo studio della trasmissione di dati digitali, tutti contenuti su una singola scheda di grandi dimensioni. I moduli permettono di configurare interi sistemi di test per la trasmissione e di sperimentare le tecniche più diffuse per la modulazione a impulsi e la modulazione a codice di impulsi.
In aggiunta ai moduli di circuito di base per sperimentare le diverse tecniche di trasmissione, la scheda include anche dispositivi ausiliari come generatori di clock e timing, fonti di segnali analogici e digitali, ecc., per rendere il lavoro sperimentale semplice ed efficiente. Ogni blocco funzionale o modulo della scheda è chiaramente identificabile.
Il C43S1 è costruito seguendo gli adeguati standard di sicurezza per quanto riguarda la protezione del personale e dell'attrezzatura stessa. Gli ingressi e le uscite del modulo sono ragionevolmente protetti contro incidenti da manomissione, come cortocircuiti e potenziali esterni.
Caratteristiche Tecniche
- Generatore di segnali a bassa frequenza: Quattro onde sinusoidali sincrone generate, ciascuna regolabile separatamente in livello. Questi segnali sono utilizzati come sorgente di segnali di test audio.
- Multiplexatore e modulatore di ampiezza di impulso (PAM-TDM): Funziona su 4 sorgenti analogiche indipendenti (canali).
- Ricevitore PAM e demultiplexatore: Funziona come il lato ricevente di un sistema di trasmissione PAM-TDM.
- Encoder PAM-to-PCM: Con convertitore A/D flash a 8 bit.
- Convertitore/decoder PCM-to-PAM.
- Encoder PWM/PPM (Modulazione a Larghezza di Impulso e a Posizione di Impulso).
- Decoder PWM/PPM.
- Modulatore e demodulatore Delta.
- Coder/decoder DPCM (PCM differenziale).
- Compander audio (compressore/espansore): Per dimostrare le tecniche di Codifica e Decodifica Adattiva.
- Simulazione dei guasti: Simulatore programmabile a 8 guasti con codice FS1E (programmatore di guasti fornito gratuitamente).
Argomenti di Studio
- I principi di campionamento e multiplexing a divisione temporale.
- Le tecniche di modulazione PAM, PWM, PPM, DELTA.
- Codifica digitale (PCM), errore di quantizzazione, rumore di quantizzazione.
- Larghezza di banda e spettro.
- Teorema di Shannon e tasso di Nyquist.
- Danneggiamento da rumore nei sistemi di trasmissione (utilizzando il canale di trasmissione del trainer C43S2).
- Risoluzione dei guasti nei sistemi di comunicazione.
Accessori
Il trainer è fornito con i seguenti accessori:
- Alimentatore
- Cavi
- Manuale didattico
Vantaggi del Sistema
Il C43S1 offre una soluzione completa per lo studio delle tecniche di trasmissione digitale, coprendo una vasta gamma di modulazioni e analisi dei segnali. Ideale per applicazioni didattiche, questo trainer consente agli studenti di esplorare in modo pratico le tecniche avanzate di modulazione digitale e diagnosi nei sistemi di comunicazione.
