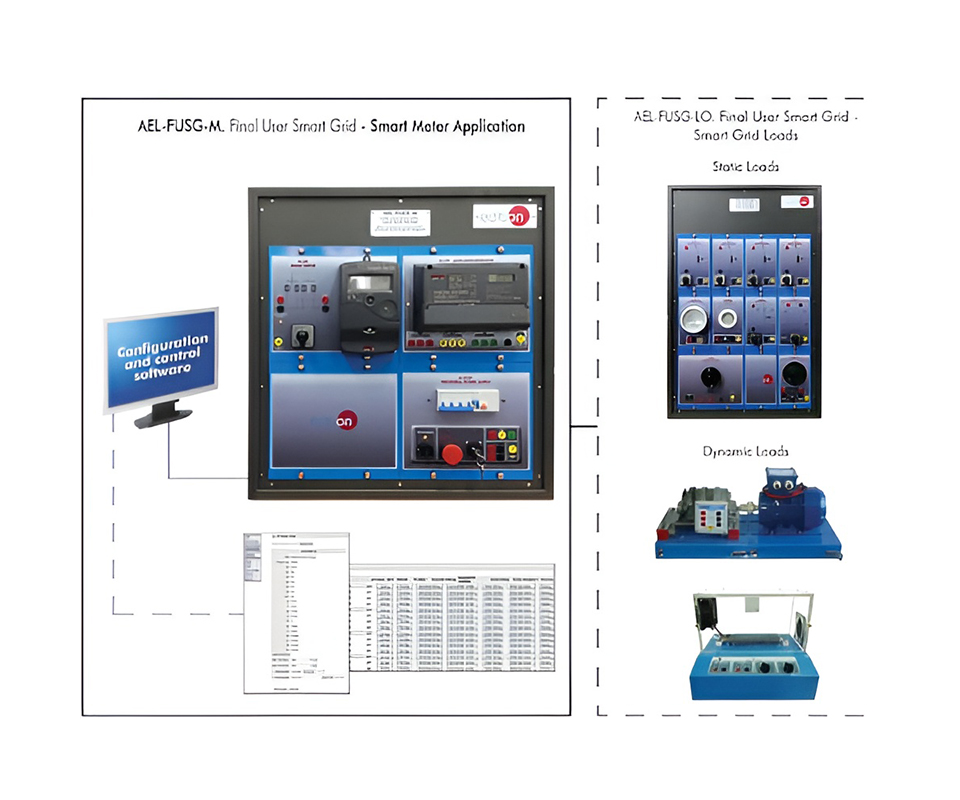

L’unità AEL-FUSG-M è un trainer didattico per lo studio dei contatori intelligenti delle Smart Grid. Consente agli utenti di comprendere il funzionamento delle reti elettriche intelligenti, monitorare e gestire i consumi in tempo reale, e analizzare la qualità della rete grazie alla piattaforma web integrata. Il sistema utilizza comunicazione bidirezionale su linea di potenza (PLC), offrendo un’esperienza realistica nella gestione remota dei consumi elettrici, ideale per corsi tecnici in ambito Smart Grid.
CARATTERISTICHE PRINCIPALI
- modulo di alimentazione industriale con protezioni, uscite trifase e monofase, arresto di emergenza
- data concentrator con piattaforma web integrata per gestione e monitoraggio dei contatori intelligenti
- contatori intelligenti con misure in tempo reale e relè di controllo del carico
- software di configurazione e controllo tramite interfaccia web per gestione consumi e qualità di rete
- comunicazione bidirezionale tra utility (studente) e smart meter su linea di potenza
- cavi e accessori inclusi per il normale funzionamento
DIMENSIONI E PESI
AEL-FUSG-M
- Unità principale: 640 x 320 x 670 mm – Peso: 20 kg ca.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- processo di comunicazione con il data concentrator;
- controllo remoto del relè dello smart meter;
- monitoraggio in tempo reale dei consumi delle utenze;
- confronto del fattore di potenza con combinazioni di carichi diverse tramite il web server;
- confronto dei consumi dal punto di vista dell’utility (piattaforma) e dell’utente (smart meter);
- correzione del fattore di potenza tramite banchi di condensatori e analisi qualità dell’energia;
- misure istantanee di corrente, tensione, potenza attiva e fattore di potenza.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- Carichi statici e dinamici: AEL-FUSG-LO Smart Grid Loads.
- Alimentazione elettrica: monofase, 220 V / 50 Hz o 110 V / 60 Hz.
- Computer.
ELEMENTI RACCOMANDATI (non inclusi)
- Contatore aggiuntivo (OSM) con AEL-FUSG-LO.
- Applicazione di compensazione automatica del fattore di potenza (AEL-APFC).
- Software ICAI per esercitazioni guidate e valutazione studenti.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
