Questo trainer è composto da un insieme di moduli per studiare e sperimentare le proprietà fondamentali delle onde FM e PM, introducendo lo studente alle configurazioni circuitali di base utilizzate per generare, elaborare e rilevare questi segnali.
Caratteristiche Principali
- Generatore di frequenza ausiliaria: Generatore di frequenza audio, regolabile in livello e fisso in frequenza, da utilizzare come sorgente del segnale modulante.
- Oscillatore portante: Utilizzabile come modulatore FM.
- Rilevatore FM PLL: Utilizzabile come modulatore PM.
- Limitatore e rilevatore di rapporto FM.
- Rilevatore coerente PM.
- Simulatore di canale di trasmissione: Dotato di generatore di rumore artificiale.
- Simulazione di guasti: Realizzata tramite 8 microinterruttori nascosti sotto una copertura accessibile solo all'istruttore.
In aggiunta a questo sistema di simulazione di guasti manuale, il trainer è completamente compatibile con la workstation didattica B1180-WS, che fornisce un sistema di simulazione di guasti basato su PC, strumentazione virtuale (opzionale) e tutte le alimentazioni necessarie per il trainer. Un CD di sistema dedicato è fornito, contenente il software per la simulazione dei guasti e la documentazione del trainer.
Nel caso in cui non siano richieste le funzionalità avanzate della B1180-WS, è consigliabile fornire un semplice alimentatore stabilizzato di +15/-15V, con raccomandazione di utilizzare l'alimentatore C4192. Il pannello opera a una frequenza nominale di circa 470 kHz, consentendo l'esecuzione degli esperimenti con strumenti a basso costo.

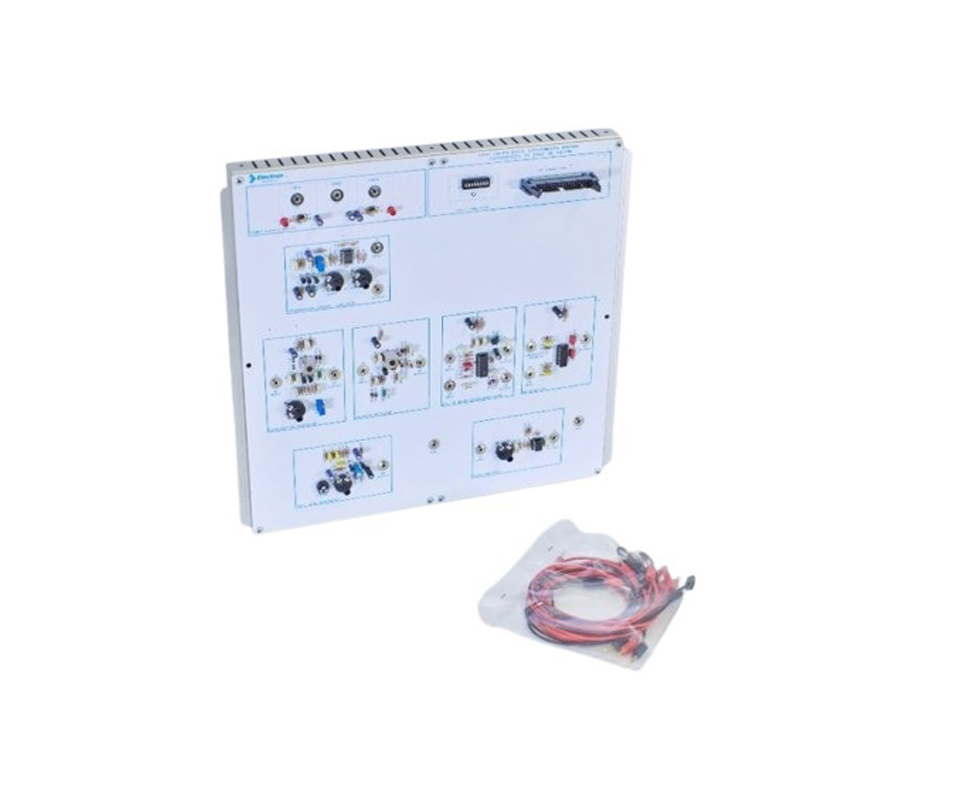

Il pannello è fornito completo di cavi plug-in e manuale di istruzioni.
Argomenti di Studio
- Studio del generatore ausiliario di frequenza audio.
- Modulatori Varicap (Varactor) per FM.
- Indice di modulazione e rapporti di deviazione.
- Bande laterali e larghezza di banda per FM e PM.
- Rilevatore di rapporto FM e rilevatore PLL.
- Modulatori PM e rilevatori coerenti.
- Prestazioni di FM e PM in ambienti di trasmissione rumorosi.
- Risoluzione dei problemi nei sistemi di trasmissione FM e PM.
