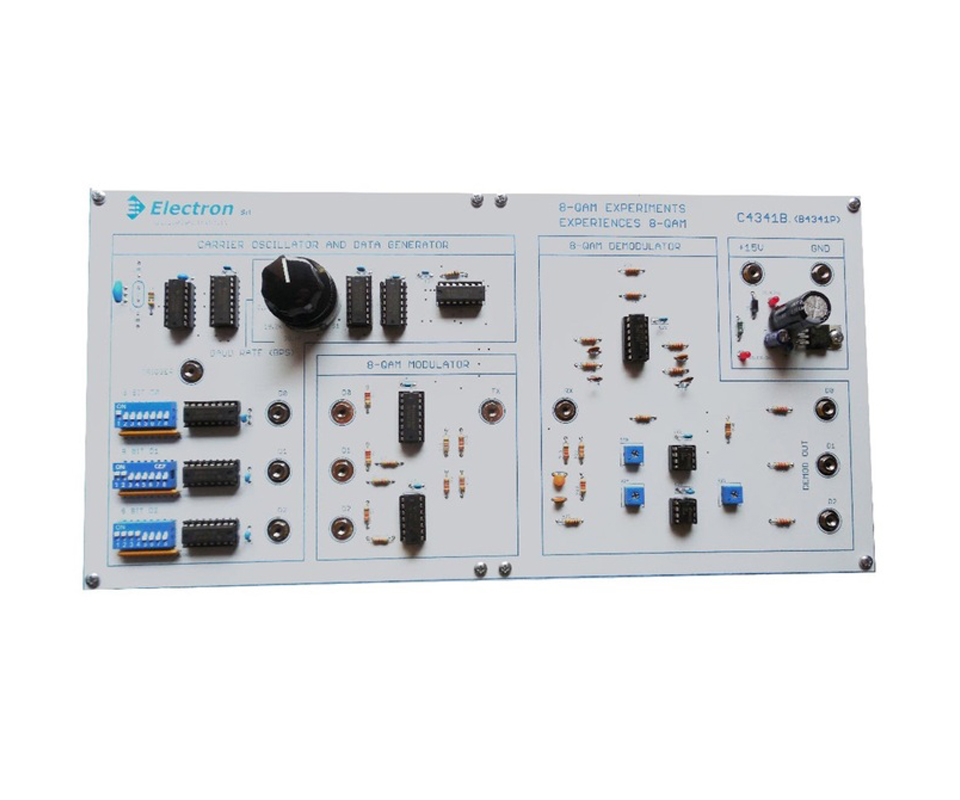

Il trainer è un sistema completo di trasmissione/ricezione 8-QAM progettato per presentare agli studenti i concetti essenziali e i dettagli approfonditi di questa tecnica di modulazione.
CARATTERISTICHE PRINCIPALI
- Strumento educativo completo per lo studio della modulazione 8-QAM, una delle tecniche più avanzate di modulazione digitale.
- Permette di esplorare la generazione, la modulazione e la demodulazione dei segnali 8-QAM, con un'analisi approfondita di ciascun passaggio del processo.
- Comprende generatori di segnale e selettori di tasso di trasmissione, rendendolo ideale per esperimenti pratici e studi teorici.
STRUMENTAZIONE PRINCIPALE
- Generatore di portante: Utilizzato per produrre il segnale portante necessario per la modulazione 8-QAM.
- Selettore di tasso di dati: Per selezionare il tasso di dati da trasmettere, utile per esplorare come varia la modulazione in base alla velocità del segnale.
- Generatore di flusso di dati: Per la generazione del flusso di dati da modulare.
- Generazione sequenza ripetitiva a 8 bit: Per studiare la trasmissione di sequenze di 8 bit.
- Modulazione dei segnali 8-QAM: Esperimenti per modulare i segnali digitali utilizzando la tecnica 8-QAM.
- Demodulazione dei segnali 8-QAM: Analisi della ricezione e decodifica dei segnali modulati 8-QAM.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Studio della modulazione 8-QAM: Sperimentare con la modulazione 8-QAM per comprendere come i segnali digitali vengono trasmessi utilizzando questa tecnica.
- Generazione di sequenze di dati: Creare sequenze ripetitive di dati a 8 bit e esplorare come vengono utilizzate nelle comunicazioni digitali.
- Analisi della demodulazione: Studio della ricezione dei segnali 8-QAM e della loro demodulazione per recuperare i dati originali.
- Varie configurazioni di trasmissione: Esplorare diverse configurazioni di trasmissione a diversi tassi di dati per osservare come la modulazione 8-QAM si comporta in vari scenari.
IL TRAINER INCLUDE
- Alimentatore +15V
- Set di cavi plug-in
- Manuale di istruzioni
