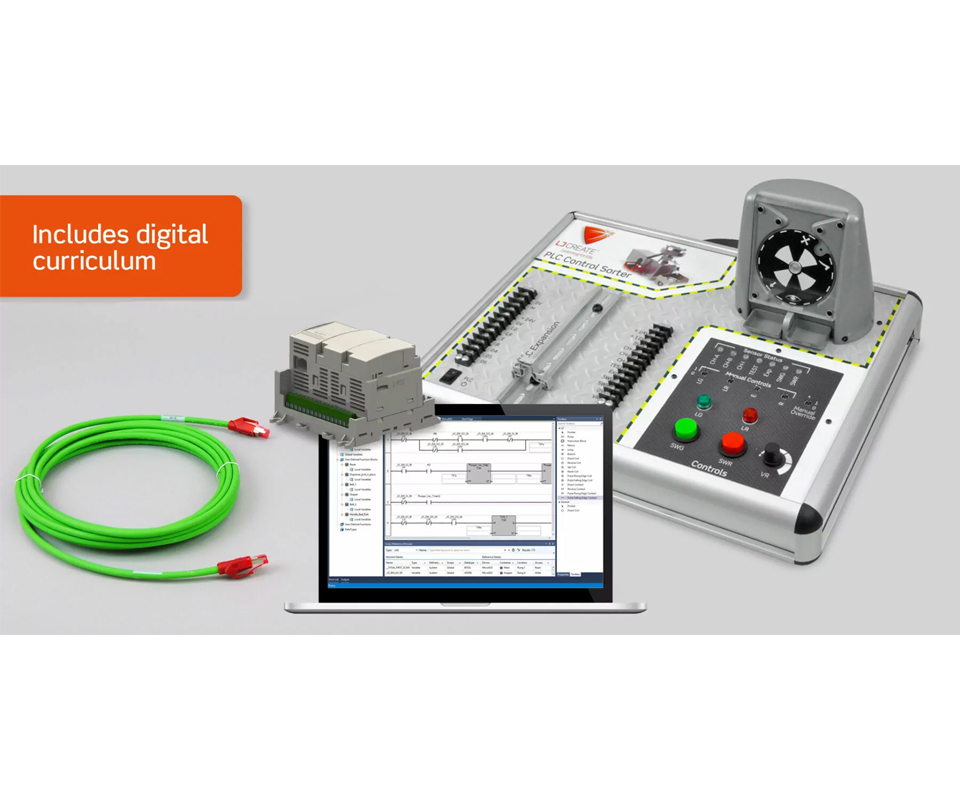

Il Trainer per la programmazione PLC Allen-Bradley è una piattaforma didattica che consente agli studenti di svolgere un’ampia gamma di esercitazioni pratiche di programmazione utilizzando un PLC Allen-Bradley Micro820 e un’applicazione di smistamento a disco rotante.
Il sistema è progettato per eseguire operazioni di selezione automatica di dischi metallici, analizzando la presenza di fori e suddividendo i pezzi in base alla logica di programmazione.
Gli studenti acquisiscono familiarità con l’uso del software di simulazione e con la gestione di un controllore logico programmabile per il controllo completo del sistema.
CARATTERISTICHE PRINCIPALI
- trainer basato su PLC Allen-Bradley Micro820;
- applicazione con disco di smistamento motorizzato per attività di controllo e rilevamento;
- possibilità di programmare e scaricare logiche di controllo tramite software Connected Components Workbench;
- utilizzo di un simulatore software che riproduce una cella di lavoro industriale;
- attività progressive che portano alla scrittura di un programma completo per il controllo del sistema, inclusa la gestione della velocità e del movimento del disco;
DISPOSITIVI E SENSORI INCLUSI
- disco di smistamento motorizzato;
- ingresso analogico per il controllo della velocità del motore;
- uscita analogica con manopola di regolazione;
- encoder ottico rotativo (2 canali + indice);
- 2 lampade di segnalazione di stato;
- 2 pulsanti di avvio/arresto;
- 1 sensore a infrarossi per rilevamento fori;
- 4 interruttori di controllo manuale;
- 4 guasti commutabili per attività di diagnostica.
ARGOMENTI DI STUDIO
- utilizzo del software Connected Components Workbench per la programmazione remota;
- download dei programmi di controllo su PLC Allen-Bradley;
- creazione di programmi che eseguono la selezione automatica dei pezzi in base alla presenza di un foro;
- esecuzione e debug di programmi di controllo su PLC remoto;
- risoluzione dei problemi nei sistemi di controllo industriale.
ELEMENTI INCLUSI
- trainer PLC (cod. 291-01);
- PLC Allen-Bradley Micro820;
- cavo di comunicazione Ethernet;
- curriculum in formato digitale.
SERVIZI E MATERIALI NECESSARI (non inclusi)
- computer con sistema operativo Windows;
- software Connected Components Workbench (disponibile come download gratuito).
DIMENSIONI E PESO
- dimensioni: 485 × 410 × 210 mm (L × P × A);
- volume imballo: circa 0,335 m³;
- peso imballo: circa 10 kg.
ALIMENTAZIONE
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
