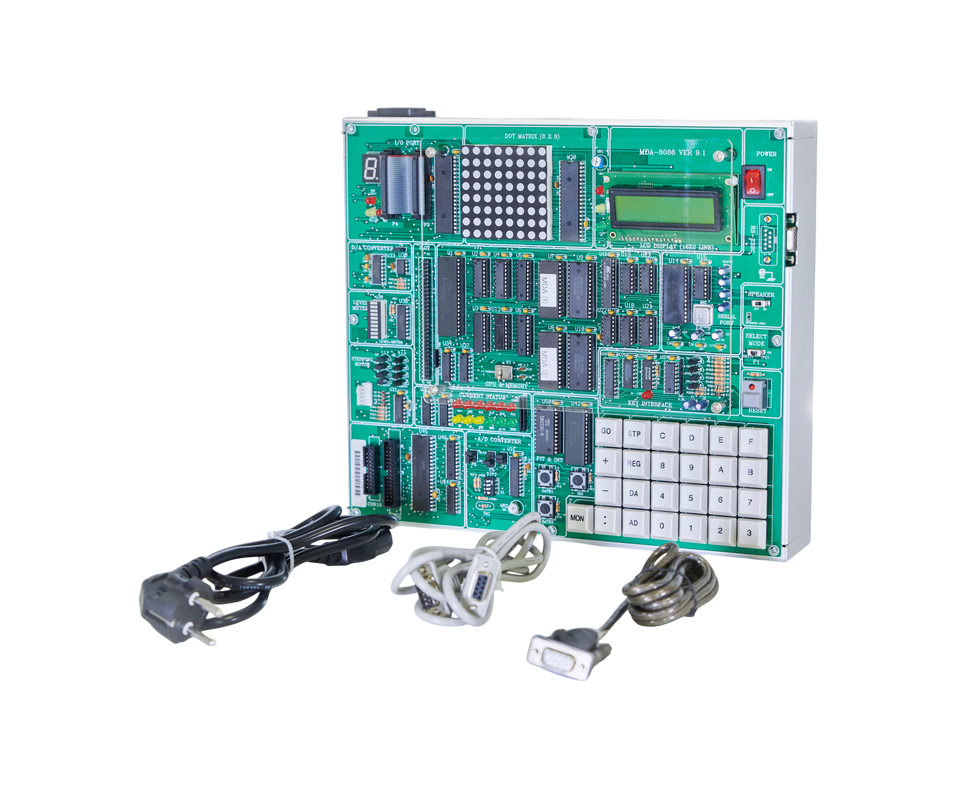

Il sistema B5110-16 è un trainer didattico progettato per lo studio approfondito della tecnologia dei microprocessori, che va dalla programmazione di base alle applicazioni più complesse. Il trainer è basato sul microprocessore 8086, un avanzato microcomputer a 16 bit, le cui caratteristiche principali sono le seguenti:
Caratteristiche Principali:
- Funzione di Debugging del Programma tramite PC
- Funzione di Download e Tracciamento del Programma
- Visualizzazione dei Contenuti dei Registri
- Funzione di Modifica dei Contenuti della Memoria e Dump
- Funzione di Comandi Vari
- Circuito di Interfaccia per Motore Passo-Passo Incluso
- Esperimento con Matrice a Punti
- Esperimento con Display LCD (Liquid Crystal Display) 16 x 2 Linee
- Esperimento con Convertitore D/A e A/D
- Esperimento Audio tramite Altoparlante
- Esperimento con Interruzioni
- Esperimento con Convertitore A/D tramite Termistore
- Esperimento con Convertitore D/A tramite Livellometro
- Esperimento con Tastiera
- Connettore di Interfaccia Esterna
- Display LED dello Stato Corrente del Bus di Sistema
Specifiche Tecniche:
- CPU: 8086
- RAM Principale: 64 KB (62256 x 2)
- ROM Monitor: 64 KB (27C256 x 2)
- Display LCD: 16 x 2 Linee
- Porta I/O: 8255A
- Porta Seriale RS-232C: 8251A x 1
- Clock di Sistema: 4.9152 MHz
- Generatore di Clock: 8284
- Controller di Interruzione: 8259
- Livellometro: 10 Step
- Matrice a Punti: 8 x 8 (3 Colori)
- Software di Sistema: Assembler 8086
- Tastiera: 16 Tasti di Dati, 10 Tasti Funzione
- Indicatore Bus di Sistema: LED (3Ø) x 12
- Connettore di Espansione del Bus di Sistema: 62 pin x 1
- Interfaccia Esterna: 20 pin x 1
- Driver Interfaccia Motore Passo-Passo: T.R x 4
- Convertitore A/D, D/A:
-
- ADC: ADC 0804
- DAC: DAC 0800
- Alimentazione: 110V/220V
- Dimensioni della Scheda: 310 x 265 mm
Il sistema B5110-16 offre una vasta gamma di esperimenti didattici per apprendere e applicare i concetti di microelettronica e programmazione, tra cui:
- Programmazione e Debugging tramite l'8086 Assembler
- Controllo e Interfaccia di Periferiche (Motori Passo-Passo, Display LCD, etc.)
- Conversione Analogico/Digitale e Digitale/Analogico
- Simulazioni di Interruzioni e Controllo delle Funzioni del Sistema
Questo trainer è uno strumento completo per l'insegnamento della tecnologia dei microprocessori, perfetto per laboratori scolastici e corsi universitari, offrendo una comprensione pratica e approfondita delle architetture di microcomputer e delle tecniche di programmazione.
