Questo trainer rappresenta un amplificatore stereo ad alte prestazioni dell'ultima generazione.
L'unità è dotata di ingressi per collegare:
- Giradischi
- Lettori CD
- Registratori a cassette
- Sintonizzatori FM
- Microfoni
Il trainer ha una struttura aperta che consente di studiare facilmente ogni aspetto dell'elettronica. È inoltre equipaggiato con un sistema di simulazione guasti programmabile tramite micro-interruttori nascosti, in grado di simulare un totale di 8 guasti, coprendo tutte le sezioni del sistema.
Caratteristiche tecniche
- Potenza d'uscita: 30W RMS per canale
- Distorsione: 0,1% a 5W
- Impedenza di uscita: 4Ω
- Risposta in frequenza: 20 - 20kHz
- Ingressi per trasduttori piezoelettrici e magnetici
- Controlli separati per bassi e acuti
Il trainer è composto dai seguenti blocchi funzionali/sottosistemi:
- Sezione di ingresso con reti separate di adattamento di impedenza/equalizzazione per sorgenti magnetiche, piezoelettriche e phono
- Preamplificatore a bassa rumorosità
- Stadio di controllo del tono/livello/bilanciamento
- Amplificatori di potenza con protezione termica
- Circuito anti-bump per proteggere gli altoparlanti dai picchi di potenza all'accensione
- Alimentazione completamente protetta dalla rete AC a 110-120 o 220-250V, 50-60Hz
Argomenti didattici
- Studio dell'amplificatore di ingresso: misurazione del guadagno, risposta in frequenza, impedenza di ingresso
- Stadio di tono/livello: delle caratteristiche di frequenza in base alle impostazioni dei controlli del tono registrazione
- Stadio di potenza: misurazione della risposta in frequenza, potenza di uscita, impedenza di uscita
- Diagnostica dei guasti simulati

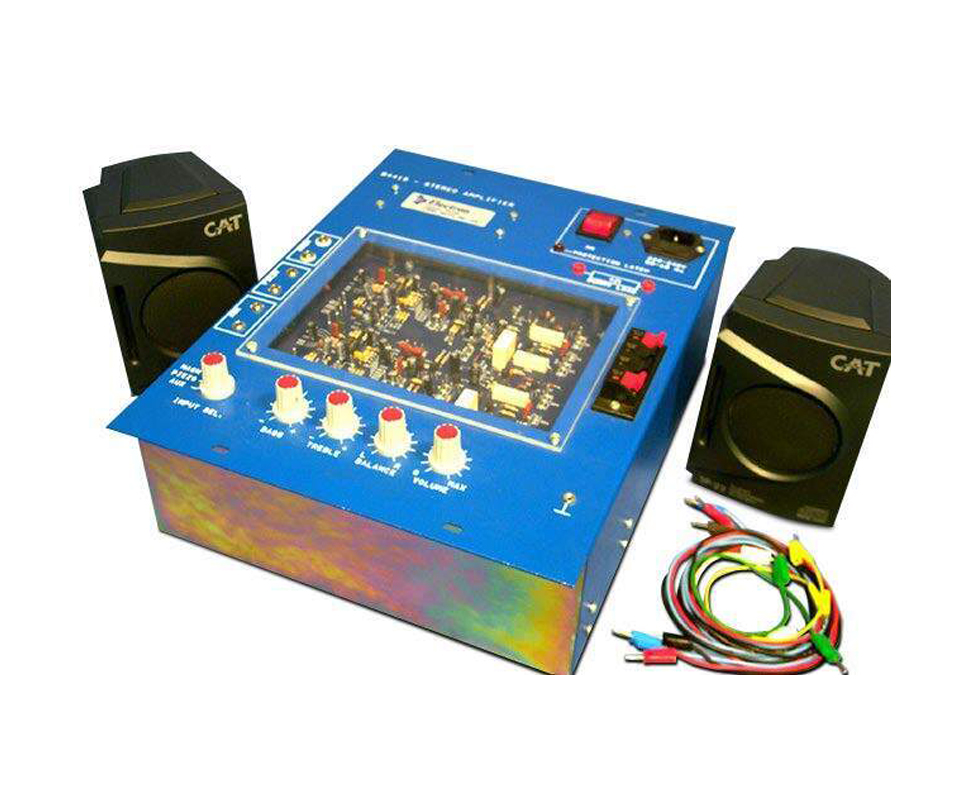

Il trainer è costruito in formato pannello con un robusto involucro metallico, dotato di una grande finestra protetta da un coperchio trasparente in plastica. La scheda PCB, con punti di test e misurazione è accessibile rimuovendo il coperchio.
Il trainer viene fornito completo di una coppia di altoparlanti compatti, un kit di connettori e accessori, e un dettagliato manuale di istruzioni.
