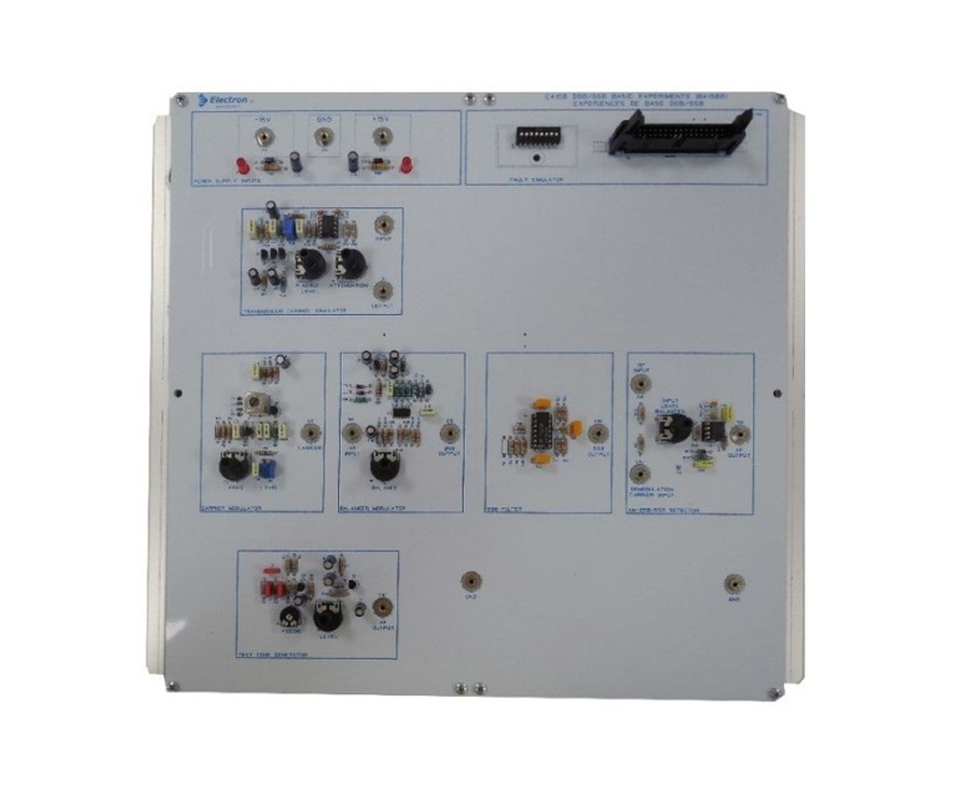

Questo trainer è composto da un insieme di moduli per studiare e sperimentare le proprietà fondamentali delle onde AM con portante soppressa, sia di tipo Dual Side Band (DSB) che Single Side Band (SSB). Inoltre, il pannello introduce lo studente ai circuiti di base per generare, elaborare e rilevare i segnali DSB/SSB.
Caratteristiche Principali
- Generatore di portante: Con frequenza e livello regolabili.
- Generatore di frequenza audio: Da utilizzare come sorgente di segnale modulante.
- Modulatore DSB bilanciato.
- Filtro SSB.
- Rilevatore DSB/SSB.
- Simulatore di canale di trasmissione: Dotato di generatore di rumore artificiale.
- Simulazione di guasti: Realizzata tramite 8 microinterruttori nascosti sotto una copertura accessibile solo all'istruttore.
Argomenti di Studio
- Proprietà di base delle onde DSB/SSB: larghezza di banda, potenza, spettro.
- Generazione delle onde DSB: funzionamento del modulatore, efficienza, ecc.
- Generazione delle onde SSB tramite filtraggio DSB: requisiti del filtro SSB.
- Rilevazione DSB/SSB: funzionamento del rilevatore, efficienza e linearità.
- Prestazioni delle onde DSB e SSB in ambienti di trasmissione rumorosi.
- Risoluzione dei problemi nei sistemi di trasmissione DSB/SSB.
