Trainer per lo studio di circuiti oscillatori
cod. prodotto MEPA: SIADEDB20
Array

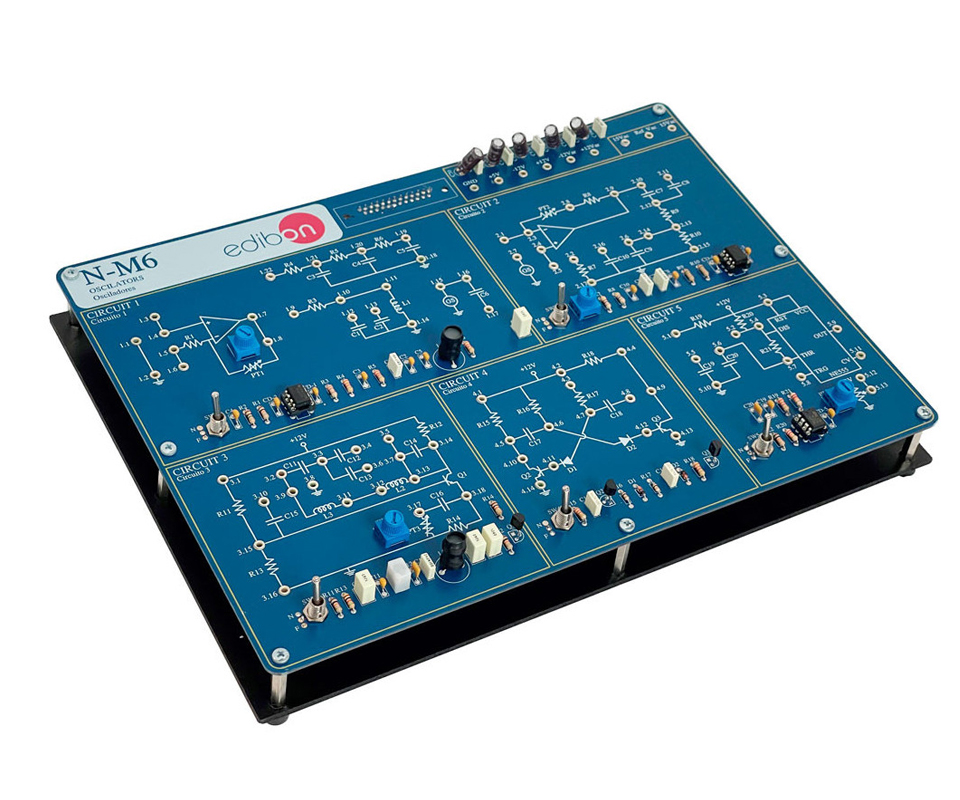

Trainer per lo studio di circuiti oscillatori.
Per il funzionamento del trainer è necessario il prodotto
"Unità base per l'alimentazione dei moduli di elettronica" cod. SIADEDB14
SPECIFICHE PER RDO
Per il funzionamento del trainer è necessario il prodotto
"Unità base per l'alimentazione dei moduli di elettronica" cod. SIADEDB14
SPECIFICHE PER RDO
DESCRIZIONE
Il funzionamento degli oscillatori è solitamente molto simile in tutti: il circuito oscillante produce un'oscillazione, poi l'amplificatore la aumenta ed infine la rete di retroazione preleva una parte dell'energia dal circuito oscillante e la reimmette in ingresso producendo una retroazione positiva.
In breve, l'oscillatore è uno stadio elettronico che, essendo alimentato con una tensione continua, produce in uscita un segnale periodico, che può essere approssimativamente sinusoidale, o quadrato, o a dente di sega, o triangolare, ecc.
L'essenza dell'oscillatore è quella di "creare" da solo un segnale periodico, senza che sia necessario applicare alcun segnale all'ingresso.
Con questo trainer è possibile studiare i diversi oscillatori: oscillatori di rete RC e LC, ponte Wein, Colpitts, Hartley e il multivibratore astabile. Inoltre, è possibile simulare i guasti nella maggior parte dei circuiti studiati. Lo studente deve indagare su cosa sta succedendo nel circuito e perché non funziona correttamente. Queste simulazioni di guasti possono essere di vario tipo, da componenti danneggiati ad un ipotetico assemblaggio circuitale errato.
ESERCITAZIONI PRATICHE:
Oscillatori reti RC e LC:
- Oscillatore di rete RC.
- Oscillatore di rete LC.
- Studio dei guasti con oscillatori di rete RC e LC.
- Esercitazioni teorico/pratiche.
Oscillatore del ponte di Wien:
5. Ponte di Wien.
- Studio dei guasti sull'oscillatore del ponte di Wien.
- Esercitazioni teorico/pratiche.
Oscillatore Colpitts. Oscillatore Hartley:
8. Oscillatore di Colpitts.
- Oscillatore Hartley.
- Studio dei guasti con l'oscillatore di Colpitts.
- Esercitazioni teorico/pratiche.
Multivibratore astabile:
12. Multivibratore astabile.
- Studio dei guasti con un multivibratore astabile.
- Esercitazioni teorico/pratiche.
Temporizzatore:
15. Multivibratore astabile.
- Studio dei guasti del timer 555.
- Esercitazioni teorico/pratiche.
- Molti altri esercizi possono essere eseguiti e progettati dall'utente.
Servizio di montaggio e installazione compresi nella fornitura, per ordini a partire da € 10.000,00 + IVA
