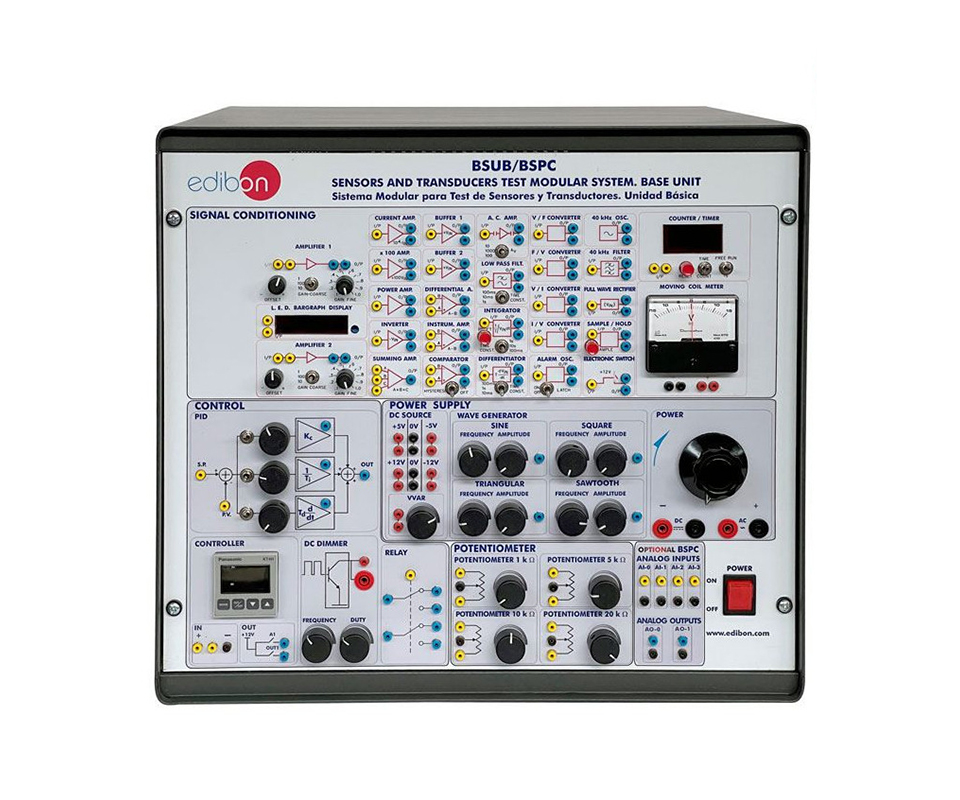

Il BSPC è un'unità didattica completa progettata per fornire condizionamento del segnale per molti sensori e trasduttori i cui segnali di uscita devono essere condizionati prima che un sistema di acquisizione dati possa acquisire il segnale in modo efficace e accurato.
Questi circuiti sono composti da amplificatori differenziali e di strumentazione, filtri, convertitori di corrente in tensione e di frequenza in tensione, ecc., sviluppati per trasduttori come potenziometri, RTD, termocoppie, ponti a estensimetri, ecc.
Il BSPC include anche un PID controller, un industrial controller, un DC Dimer e altri elementi interessanti che possono essere utilizzati dagli studenti per gestire e controllare i processi in modo intuitivo.
I sensori si collegano all'unità base e alle alimentazioni tramite terminali da 2 mm situati nel pannello frontale di ciascun modulo di prova.
I moduli di prova possono funzionare indipendentemente l'uno dall'altro.
Sistema di Controllo Computerizzato (SCADA), composto da:
- Interfaccia di controllo integrata nel box dell'unità base (BSPC).
- Scheda di acquisizione dati da installare in uno slot del computer (computer non incluso).
- Software di controllo per computer.
Necessita di Personal Computer con 1 slot PCI-Express libero.
