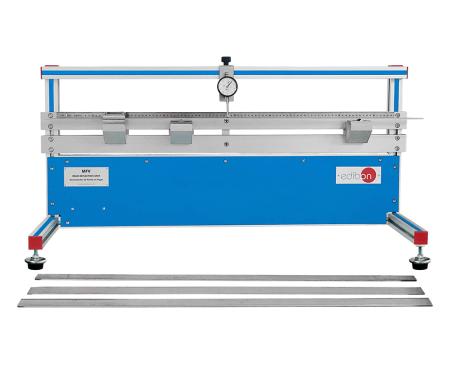

L’unità MFV è progettata per dimostrare i principi fondamentali della flessione in travi soggette a carichi perpendicolari al loro asse longitudinale. Simulando condizioni reali con travi a mensola o semplicemente appoggiate, permette agli studenti di analizzare l’influenza del carico, della lunghezza e della sezione della trave sulla freccia prodotta. L'unità è dotata di un comparatore digitale ad alta precisione e consente il montaggio di diverse travi in acciaio inox, rendendola ideale per corsi di meccanica strutturale e resistenza dei materiali.
CARATTERISTICHE PRINCIPALI
- Studio della deflessione in travi appoggiate e a mensola;
- Struttura da banco in alluminio anodizzato e acciaio verniciato;
- Tre travi in acciaio inox da 1 metro con sezioni diverse;
- Supporti mobili in acciaio inox per configurazioni variabili:
- Trave semplicemente appoggiata;
- Trave incastrata ad un’estremità e appoggiata all’altra;
- Trave a mensola;
- Guida graduata per posizionamento preciso dei supporti e dei carichi;
- Comparatore analogico (campo 0–25 mm, precisione 0,01 mm);
- Ganci e pesi per applicare carichi puntuali in posizioni variabili;
- Gambe regolabili per la stabilizzazione dell’unità;
- Manuali completi: installazione, esercitazioni, manutenzione e sicurezza.
SPECIFICHE TECNICHE
Struttura e accessori
- Guida con scala graduata integrata;
- 2 supporti mobili in acciaio inox;
- 1 supporto a mensola rimovibile;
- Comparatore a quadrante: 0–25 mm, accuratezza 0,01 mm;
- Tre travi di prova da 1000 mm in acciaio inox con diverse sezioni trasversali;
- Set di pesi (richiesto separatamente).
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Studio delle travi semplicemente appoggiate e a mensola;
- Relazione tra carico applicato e deflessione;
- Trave appoggiata con carico centrale;
- Influenza della lunghezza sulla deflessione;
- Effetto della sezione trasversale sulla deflessione;
- Studio della trave incastrata-appoggiata con carico centrale;
- Trave a mensola con carico all’estremità;
- Variazione della deflessione in funzione della lunghezza della trave a mensola;
- Studio del comportamento sotto carico di travi con sezioni differenti;
- Trave soggetta a momento flettente uniforme;
- Applicazione di carichi in punti variabili e condizioni di vincolo variabili.
DIMENSIONI E PESI
• Unità principale: 1200 x 400 x 400 mm – Peso: 20 kg ca.
ELEMENTI RICHIESTI (non inclusi)
• Set di pesi C da 3 kg (2 unità):
- 1 peso da 1000 g;
- 2 pesi da 500 g;
- 2 pesi da 200 g;
- 6 pesi da 100 g;
- 1 gancio da 500 g.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
