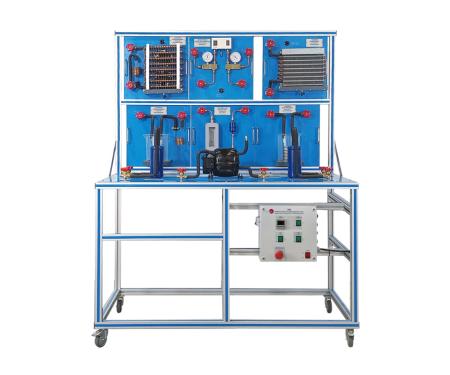

L’unità TIR consente di introdurre gli studenti ai fondamenti della refrigerazione, attraverso la costruzione e l’analisi di circuiti di refrigerazione a compressione semplici. L’unità dispone di sei set intercambiabili, ciascuno montato su piastra, collegabili facilmente tramite tubi flessibili e cavi. Include compressore, condensatori, evaporatori, accumulatori e strumenti di misura essenziali, come manometri, controlli di pressione, flussometro e spia visiva del refrigerante. È progettata per funzionare con refrigerante R-513a, privo di CFC e rispettoso dell’ambiente. Grazie alla sua modularità, rappresenta una soluzione didattica versatile ed efficace per apprendere i cicli frigoriferi e il comportamento del fluido refrigerante.
CARATTERISTICHE PRINCIPALI
- Struttura in alluminio anodizzato con pannelli in acciaio verniciato;
- Compressore ermetico: 3.4 cm³, potenza 1/10 CV;
- Serbatoio accumulatore: capacità 1.2 litri;
- Separatore di liquido: capacità 0.9 litri;
- 6 set intercambiabili montati su piastra, inclusi;
- Collegamenti rapidi con tubi flessibili;
- Funzionamento con refrigerante R-513a (CFC-free);
- Pannello frontale con controllo ventole e compressore;
- Manuali completi: installazione, sicurezza, esercitazioni.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Costruzione di circuiti frigoriferi semplici con diverse configurazioni;
- Identificazione e studio dei principali componenti del circuito frigorifero;
- Studio dei fondamenti del ciclo frigorifero a compressione;
- Identificazione e visualizzazione dei cambiamenti di stato del refrigerante;
- Comprensione del ciclo termodinamico e delle sue fasi;
- Studio delle diverse modalità operative: raffreddamento e riscaldamento dell’aria, produzione di acqua refrigerata e calda;
- Rappresentazione del circuito frigorifero nel diagramma di processo;
- Rappresentazione del ciclo termodinamico nel diagramma Ph;
- Valutazione della capacità frigorifera e dei flussi termici in vari scenari;
- Studio delle proprietà del refrigerante R-513a;
- Utilizzo del diagramma entalpia-pressione del R-513a;
- Riempimento e svuotamento del circuito (richiede T/KIT3);
- Rilevamento perdite di refrigerante (richiede T/KIT2).
DIMENSIONI E PESO
- Dimensioni: 1400 x 650 x 1800 mm;
- Peso: 36 kg circa.
COMPONENTI INCLUSI
Struttura mobile su ruote con pannello di controllo integrato;
- Compressore ermetico e componenti del circuito frigorifero;
- Sei set intercambiabili montati su piastre:
-
- Set 1: evaporatore aria/refrigerante con ventola e tubo capillare;
- Set 2: evaporatore acqua/refrigerante con serbatoio in polipropilene (2000 ml), scambiatore in rame nichelato;
- Set 3: condensatore aria/refrigerante con ventola;
- Set 4: condensatore acqua/refrigerante con serbatoio in polipropilene (2000 ml), scambiatore in rame nichelato;
- Set 5: flussometro (3–17.5 l/h), filtro e spia visiva del refrigerante;
- Set 6: controllo pressione doppio e due manometri con scala di temperatura;
- Valvole, tubazioni flessibili e cablaggi per connessioni rapide;
- Diagramma entalpico del refrigerante R-513a;
- Manuali didattici, operativi e di manutenzione.
MATERIALI E SERVIZI RICHIESTI (non inclusi)
- Alimentazione elettrica monofase: 200–240 VAC / 50 Hz oppure 110–127 VAC / 60 Hz.
- Refrigerante R-513a (da acquistare localmente).
- T/KIT1 – Kit di manutenzione con pompa per vuoto, tubi e manometri.
ELEMENTI RACCOMANDATI (non inclusi)
- T/KIT2 – Kit con rilevatore di perdite di refrigerante;
- T/KIT3 – Kit con modulo per riempimento e evacuazione del refrigerante.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest'ultima.
