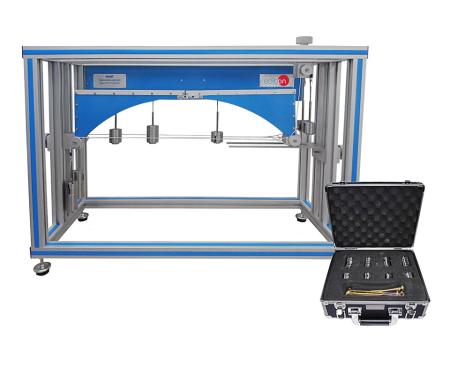

L’unità MART consente lo studio pratico delle configurazioni strutturali isostatiche ad arco a tre cerniere, tipiche delle costruzioni ad arco nei ponti. La configurazione prevede due cerniere agli estremi (cerniere d’appoggio) e una cerniera centrale in chiave, rendendo l’intero sistema staticamente determinato. Grazie ai segmenti intercambiabili, l’unità consente di investigare sia archi simmetrici sia asimmetrici, sottoposti a carichi puntuali, distribuiti o mobili. È ideale per lo studio sperimentale delle spinte orizzontali, delle linee d’influenza e del confronto tra valori calcolati e misurati.
CARATTERISTICHE PRINCIPALI
- Studio completo degli archi isostatici a tre cerniere (simmetrici e asimmetrici);
- Due segmenti lunghi (350 mm ciascuno) e un segmento corto (160 mm) per configurazioni simmetriche e asimmetriche;
- Altezza arco: 178 mm – lunghezze complessive: 700 mm (simmetrico), 510 mm (asimmetrico);
- Cerniera centrale e due cerniere laterali per realizzare l’arco;
- Supporti mobili e fissi per simulazione realistica degli appoggi;
- Possibilità di applicazione carichi puntuali, distribuiti o mobili;
- Sistema di pesi e carrucole per applicazione carichi e misura delle reazioni;
- Confronto tra risultati sperimentali e calcolati delle spinte orizzontali;
- Custodia per pesi e ganci inclusa.
SPECIFICHE TECNICHE
Struttura e componenti principali
- Struttura da banco in alluminio anodizzato e acciaio verniciato;
- Tre segmenti d’arco:
-
- 2 segmenti lunghi da 350 mm (arco simmetrico);
- 1 segmento corto da 160 mm (per arco asimmetrico);
- Altezza arco: 178 mm;
- Tre cerniere (una centrale e due laterali);
- Due carrucole con staffa di fissaggio;
- Sistema di carico:
- 9 pesi da 5 N;
- 12 pesi da 2 N;
- 10 pesi da 1 N;
- 8 pesi da 0,5 N;
- 10 ganci da 0,5 N;
- 2 carichi mobili: 10 N e 20 N;
- Custodia per pesi e accessori.
Manuali inclusi
- Manuali completi: installazione, avvio, manutenzione, sicurezza, esercitazioni pratiche.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Familiarizzazione con archi a tre cerniere;
- Comprensione delle differenze tra archi simmetrici e asimmetrici;
- Studio del metodo delle sezioni;
- Calcolo della spinta orizzontale per carico puntuale tramite condizioni di equilibrio;
- Calcolo della spinta orizzontale per carico uniformemente distribuito;
- Calcolo della spinta orizzontale per carico distribuito generico;
- Confronto tra spinte orizzontali calcolate e misurate – carico puntuale;
- Confronto tra spinte calcolate e misurate – carico uniformemente distribuito;
- Confronto tra spinte calcolate e misurate – carico distribuito;
- Studio delle linee d’influenza sotto carico mobile e puntuale;
- Confronto delle linee d’influenza misurate e teoriche;
Possibilità aggiuntive
- Simulazione del passaggio di un veicolo sull’arco;
- Studio della relazione tra carichi applicati e spinte orizzontali agli appoggi.
DIMENSIONI E PESI
- Unità principale: 900 x 400 x 700 mm – Peso: 40 kg ca.;
- Custodia pesi e ganci: 350 x 300 x 170 mm – Peso: 10 kg ca.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
