L'Unità SBANC è progettata per studiare il processo di essiccazione a piastre, uno dei metodi più comuni di essiccazione a flusso d'aria. L'unità permette di osservare e analizzare il trasferimento di calore e massa durante l'essiccazione di solidi attraverso un flusso d'aria. Questo sistema di controllo avanzato SCADA e PID consente di monitorare e regolare in tempo reale tutti i parametri coinvolti nel processo, utilizzando software EDIBON specializzato e hardware di acquisizione dati di alta qualità.
Componenti Principali
Unità Base
- Struttura in alluminio anodizzato e pannelli in acciaio verniciato.

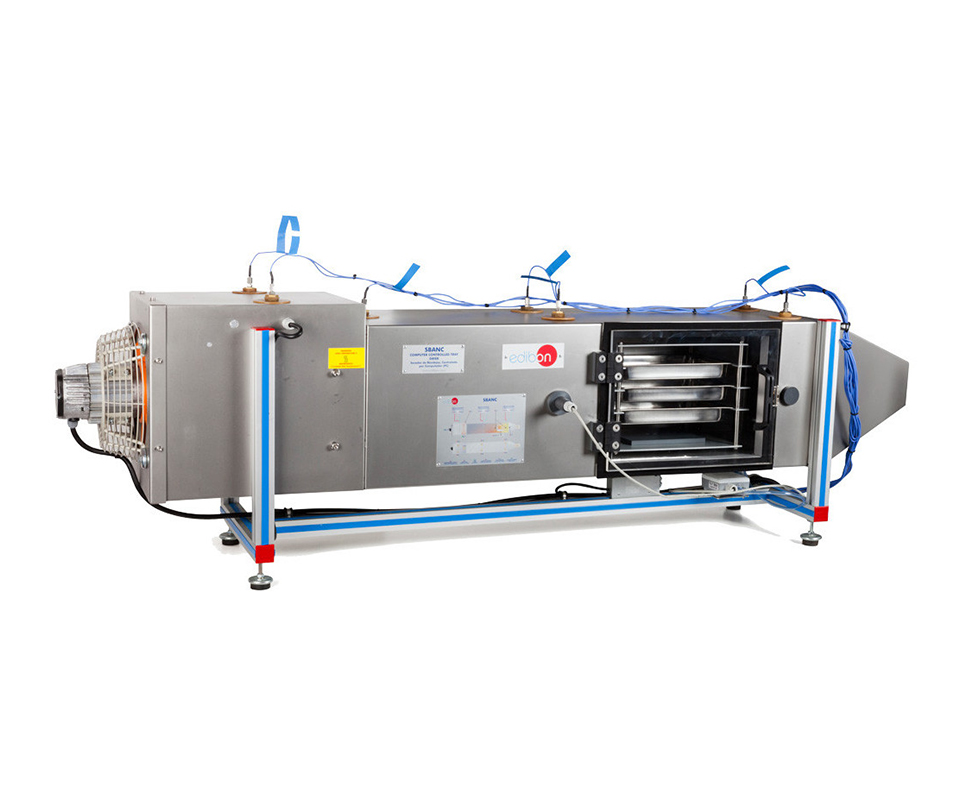

- Tunnel rettangolare: in acciaio inox, dimensioni 1000 x 320 x 320 mm, con porta trasparente e supporto per le piastre.
- Ventola assiale controllata da computer: velocità variabile (0-2500 rpm), portata massima 2200 m³/h (611 l/s), inclusa protezione per la ventola.
- Elemento riscaldante controllato da computer: potenza di 3000 W, con controllo della temperatura tramite PID.
- Tre igrometri disposti lungo il tunnel, ciascuno con due sensori di temperatura (bulbo asciutto e bulbo umido).
- Sensore di flusso: per misurare la portata dell'aria nel tunnel, intervallo 0-650 l/s.
- Cella di carico (sensore di forza): per misurare il peso del prodotto durante il processo di essiccazione, con un intervallo di 0-5 kg (opzione per 0-10 kg disponibile).
- Sensore di umidità: per misurare l'umidità dell'aria accanto al prodotto da essiccare, intervallo 0-100% R.H.
- Quattro piastre in acciaio inox: dimensioni 270 x 170 x 40 mm per posizionare il prodotto da essiccare.
- Due linee di vapore (generatore di vapore non incluso) per modificare le caratteristiche dell'aria.
- Software SCADA: per il monitoraggio e il controllo del processo in tempo reale.
Box di Interfaccia di Controllo
Permette di visualizzare e gestire tutti i parametri del processo in tempo reale, tramite il controllo diretto di sensori e attuatori.
Scheda di Acquisizione Dati
Raccoglie e gestisce i dati provenienti dai sensori, permettendo il monitoraggio in tempo reale tramite il software SCADA.
Software di Controllo e Gestione Dati
Consente il controllo completo del processo, la registrazione dei dati e la visualizzazione dei risultati in tempo reale, inclusi i calcoli e la gestione degli allarmi. È anche utilizzato per calibrare i sensori e modificare i parametri del processo.
Attività Didattiche
- Studio dell'effetto del preriscaldamento nel processo di essiccazione;
- Ottenimento delle curve di essiccazione;
- Influenza della dimensione delle particelle sul processo di essiccazione;
- Influenza della velocità dell'aria sul processo di essiccazione;
- Influenza della temperatura dell'aria;
- Applicazione della psicrometria nel processo di essiccazione.
Possibilità pratiche aggiuntive
- Calibrazione dei sensori.
- Dimostrazione dei regimi di velocità di essiccazione.
- Determinazione dell'efficienza dell'elemento di preriscaldamento.
- Analogia tra trasferimento di calore e massa.
- Determinazione delle proprietà dell'aria.
- Utilizzo di un diagramma psicrometrico.
Altre possibilità da eseguire con questa unità
- Molti studenti visualizzano i risultati simultaneamente, utilizzando un proiettore o una lavagna elettronica.
- Controllo aperto, controllo multiplo e controllo in tempo reale.
- Il sistema di controllo computerizzato con SCADA e PID consente una simulazione industriale reale.
- Questa unità è completamente sicura grazie all’uso di dispositivi di sicurezza meccanici, elettrici/elettronici e software.
- Questa unità può essere utilizzata per fare ricerca applicata.
- Questa unità può essere utilizzata per corsi di formazione per le industrie e altre istituzioni educative tecniche.
- Controllo del processo dell'unità SBANC tramite la interfaccia di controllo senza il computer.
- Visualizzazione di tutti i valori dei sensori utilizzati nel processo dell'unità SBANC.
Dimensioni e Peso
- Dimensioni dell'unità: 2000 x 400 x 450 mm (circa 190 kg).
- Dimensioni della scatola di controllo: 490 x 330 x 310 mm (circa 10 kg).
Elementi Richiesti (non inclusi)
- Alimentazione elettrica: monofase 200 V CA – 240 V CA/50 Hz o 110 V CA – 127 V CA/60 Hz;
- Computer;
- TGV. Generatore di vapore (3 kW).
- Solidi umidi (ad esempio sabbia) di diversa granulometria.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
https://www.edibon.com/en/computer-controlled-tray-drier/catalog
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
