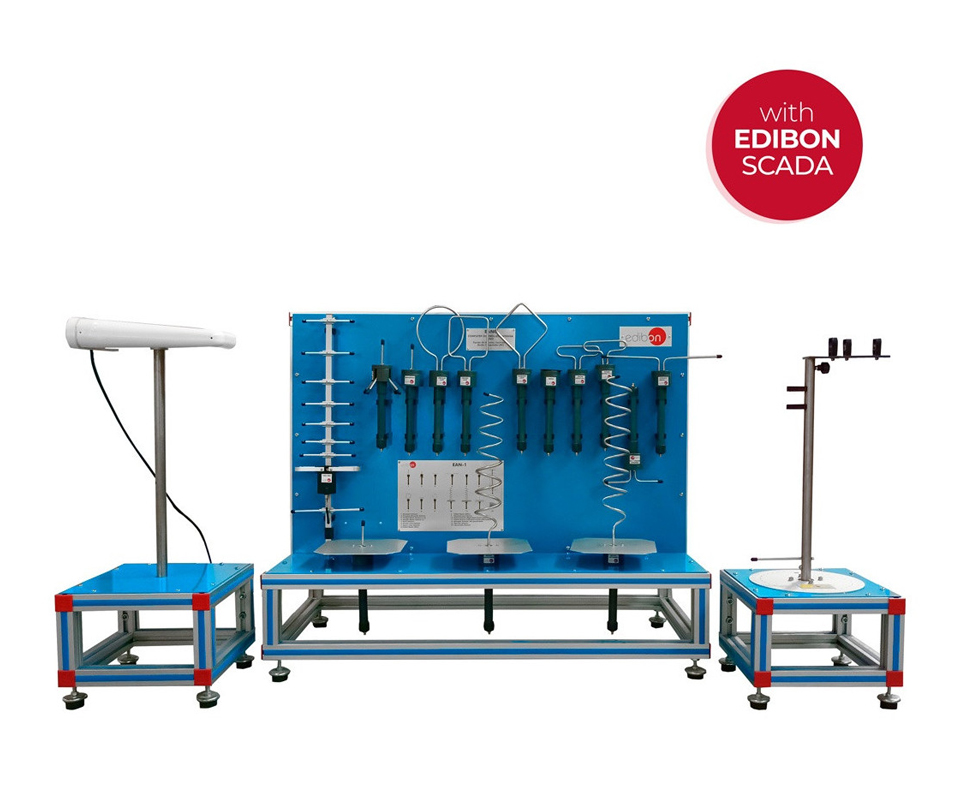

L’unità EANC consente di studiare il comportamento delle antenne e i relativi parametri di misura attraverso il controllo e l’acquisizione dati via software SCADA. Il sistema integra un’interfaccia di controllo, un generatore RF, un analizzatore di spettro e un set completo di antenne, consentendo rotazioni automatiche a 360° per la misura dei diagrammi di radiazione e altre caratteristiche fondamentali come il guadagno, il rapporto d’onda stazionaria (SWR), la larghezza di banda e la polarizzazione.
CARATTERISTICHE PRINCIPALI
- Controllo completo da PC tramite sistema SCADA con software LabVIEW.
- Rotazione automatica a 360° dell’antenna trasmittente.
- Analizzatore di spettro integrato (50 MHz – 6 GHz).
- Generatore RF (600 MHz – 1700 MHz) e misura SWR (600 MHz – 2,5 GHz).
- Set di 15 antenne incluse (EAN-1), tra cui monopoli, dipoli, antenne elicoidali, a loop e direzionali.
- Visualizzazione e registrazione dei parametri in tempo reale.
- Funzioni di sicurezza meccanica, elettronica e software integrate.
- Software opzionale ICAI per esercitazioni e valutazione.
DIMENSIONI E PESI
- Torre antenna trasmittente e ricevente: cm 31x31x70h.
- Espositore antenne (EAN-1): cm 100x50x60h.
- Control Interface Box: cm 49x33x31h.
- Peso totale: circa 50 kg.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Familiarizzazione con il sistema e il software di controllo.
- Misura e rappresentazione dei diagrammi di radiazione in azimut ed elevazione.
- Studio delle antenne monopolo, dipolo, loop, elicoidali, Yagi-Uda, microstrip e log-periodiche.
- Analisi del guadagno e della larghezza di banda.
- Effetti della distanza sulla potenza ricevuta.
- Studio dell’SWR, Return Loss e potenza riflessa.
- Simulazioni industriali reali grazie al controllo SCADA.
- Visualizzazione dei risultati in tempo reale con lavagna interattiva o proiettore.
- Attività di formazione tecnica e ricerca applicata.
COMPONENTI INCLUSI
- Torre di supporto per antenna trasmittente con sistema di rotazione controllato da PC.
- Torre di supporto per antenna ricevente (fissa).
- Interfaccia di controllo (Control Interface Box) per la gestione del sistema e dei sensori.
- Analizzatore di spettro (range 50 MHz – 6 GHz).
- Generatore RF (range 600 MHz – 1700 MHz).
- Strumento per la misura del SWR (range 600 MHz – 2.5 GHz).
- Set EAN-1 di 15 antenne (monopoli, dipoli, loop, elicoidali, Yagi-Uda, microstrip, log-periodiche, ecc.).
- Software SCADA basato su LabVIEW per controllo, misura e visualizzazione dati.
- Manuali operativi e didattici completi.
- Sistema SCADA-Net compatibile per reti multistazione (incluso).
- Cavi di connessione, base girevole, accessori per supporto e fissaggio.
SERVIZI RICHIESTI
- Alimentazione elettrica monofase 200-240 VAC / 50 Hz oppure 110-127 VAC / 60 Hz.
- Computer (non incluso).
ELEMENTI OPZIONALI RACCOMANDATI (non inclusi)
- Kit antenne aggiuntive EAN-2.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
