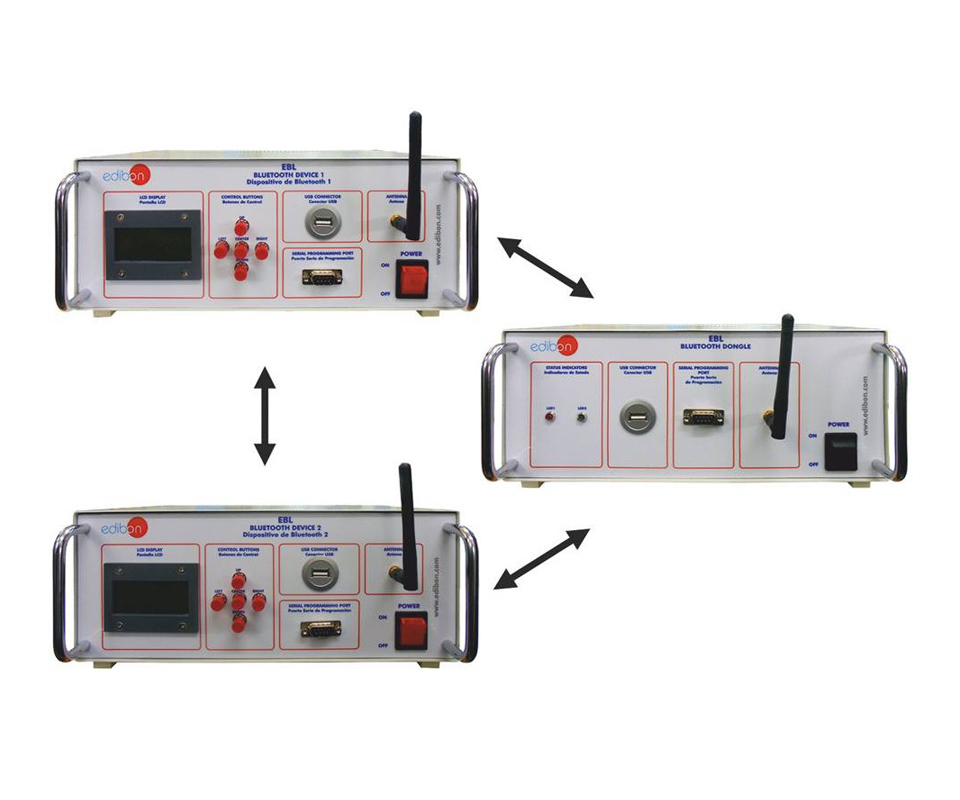

L’unità EBL consente lo studio pratico delle reti di comunicazione Bluetooth, inclusa la tecnologia Bluetooth Low Energy (BLE). Tramite due dispositivi Bluetooth e un dongle di comunicazione collegato al PC, l’unità permette di creare una rete, configurare parametri, analizzare segnali e messaggi, proteggere le comunicazioni e monitorare i profili. Il software SCADA in dotazione consente il controllo completo del sistema e l’analisi dei pacchetti BLE tramite sniffer.
CARATTERISTICHE PRINCIPALI
- Due dispositivi Bluetooth con LCD, pulsanti, porta USB, antenna omnidirezionale, trasmettitore +4 dBm e ricevitore ad alta sensibilità.
- Dongle Bluetooth con configurazione master/sniffer, USB, porta seriale, antenna 2.45 GHz con guadagno 2.2 dBi.
- Comunicazione via Bluetooth Classe 2 fino a 10 m.
- Software EBL con doppia modalità: sniffer BLE e configurazione rete.
- Compatibile con sistemi Windows attuali.
- Manuali completi e cavi inclusi.
- Software opzionale ICAI per didattica interattiva e valutazione studenti.
DIMENSIONI E PESI
- Dispositivo Bluetooth 1 e 2: 310 x 220 x 180 mm; Peso: 2 kg ciascuno.
- Dongle Bluetooth: 310 x 220 x 180 mm; Peso: 2 kg.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Familiarizzazione con l’unità e le sue interfacce.
- Studio dei profili Bluetooth.
- Connessione tra dispositivi master e slave.
- Analisi della potenza del segnale ricevuto (RSSI).
- Lettura e scrittura di caratteri nella comunicazione.
- Utilizzo dello sniffer BLE per identificare eventi di advertising, discovery, link e trasferimento dati.
- Configurazione di parametri di rete.
- Protezione della comunicazione BLE con crittografia e passcode.
- Lettura/scrittura caratteri in rete Bluetooth attiva.
- Visualizzazione dati in tempo reale tramite LIM o proiettore.
COMPONENTI INCLUSI
- Dispositivo Bluetooth 1 con LCD, pulsanti, USB e antenna.
- Dispositivo Bluetooth 2 identico al primo.
- Dongle Bluetooth con connettività PC e dispositivi.
- Software EBL/CCSOF per controllo e sniffer BLE.
- Cavi e accessori per il funzionamento.
- Manuali di servizio, installazione, manutenzione, sicurezza e pratiche
SERVIZI RICHIESTI
- Alimentazione elettrica monofase 200-240 VAC / 50 Hz oppure 110-127 VAC / 60 Hz.
- Computer (non incluso).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
