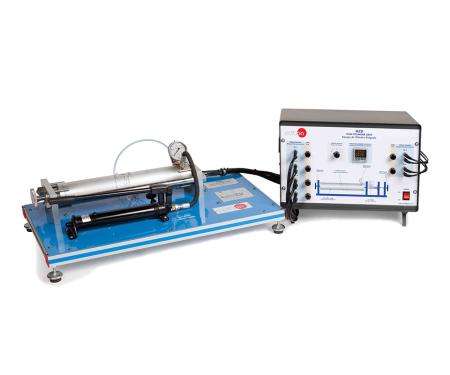

L’unità MCD è progettata per lo studio sperimentale delle sollecitazioni e deformazioni in un cilindro sottile sottoposto a pressione interna. I sei estensimetri posizionati sulla superficie del cilindro permettono di analizzare uno stato di sforzo biaxiale, confrontando i risultati sperimentali con le formule analitiche. È inoltre possibile annullare lo sforzo longitudinale, consentendo il calcolo accurato del modulo di Young e del coefficiente di Poisson del materiale. Grazie al sistema di carico idraulico manuale e alla strumentazione elettronica inclusa, è uno strumento ideale per corsi di resistenza dei materiali e meccanica strutturale.
CARATTERISTICHE PRINCIPALI
- Studio della distribuzione delle sollecitazioni in un cilindro a parete sottile sottoposto a pressione interna;
- Possibilità di annullare lo sforzo longitudinale per determinare con precisione E e ν;
- Cilindro in lega di alluminio (E ≈ 65·10⁶ N/m², ν ≈ 0,34);
- Sei estensimetri attivi applicati sulla superficie del cilindro;
- Pompa idraulica manuale con capacità di 2,2 cm³ e pressione max 40 bar;
- Pistone con valvola di sicurezza integrata e sistema di ritorno dell’olio al serbatoio;
- Appoggio del cilindro su perni con elementi sferici in acciaio temprato per trasmissione assiale pura;
- Dispositivo meccanico di scarico dello sforzo longitudinale mediante vite regolabile;
- Console elettronica per la lettura digitale delle deformazioni;
- Telaio da banco in alluminio anodizzato e pannelli in acciaio verniciato.
SPECIFICHE TECNICHE
Cilindro in lega di alluminio
- Diametro interno: 70 mm;
- Lunghezza: 400 mm;
- Spessore parete: 3 mm;
- Modulo di Young: (65 ± 5)·10⁶ N/m²;
- Coefficiente di Poisson: 0,34 ± 0,04.
Sistema idraulico
- Pompa manuale a olio con manometro (0–40 bar);
- Valvola di sicurezza: 40 bar;
- Tubazione flessibile ad alta pressione con raccordi rinforzati.
Strumentazione elettronica
- 6 estensimetri con selettore canali e display digitale;
- Tasto di tara e interruttore generale.
Dotazioni incluse
- Cavi e accessori per il funzionamento ordinario;
- Manuali: servizi richiesti, installazione, sicurezza, manutenzione, esercitazioni pratiche.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Studio della rigidità nel campo elastico;
- Applicazione della legge di Hooke e determinazione del modulo di elasticità E;
- Analisi della deformazione indiretta dovuta all’effetto di Poisson e determinazione del coefficiente ν;
- Studio della deformazione in applicazione monoassiale – utilizzo del cerchio di Mohr;
- Studio della deformazione in applicazione biassiale – utilizzo del cerchio di Mohr.
DIMENSIONI E PESI
- Unità principale: 660 x 400 x 300 mm – Peso: 20 kg ca.;
- Console elettronica: 310 x 220 x 145 mm – Peso: 2 kg ca.
SERVIZI RICHIESTI
- Alimentazione elettrica monofase 200–240 VAC / 50 Hz o 110–127 VAC / 60 Hz.
CONSUMABILI RICHIESTI (non inclusi)
- Olio di ricino (contenuto >80% acido ricinoleico).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
