L’unità ESHC(4x2m) consente la simulazione e lo studio di fenomeni idrologici su piccola scala, come la formazione di idrogrammi da bacini con diverse permeabilità, il trasporto di sedimenti, la formazione di corsi d’acqua, la ricarica della falda e le operazioni di drenaggio. L’apparato include un’ampia vasca di prova con sistema di pioggia simulata, pompe, serbatoi, sensori e controllo completo tramite SCADA. Ideale per la formazione tecnica, la ricerca applicata e l’addestramento industriale.
Caratteristiche Principali:
- SCADA in tempo reale con software EDIBON basato su LabVIEW;
- controllo aperto, multicontrollo e controllo in tempo reale;
- pompa centrifuga controllata da PC (7 bar, 106 l/min);
- vasca di prova in vetroresina 4x2x0,4 m con 23 punti di misura;
- sistema di pioggia simulata con 8 ugelli spray e 2 docce multiple;
- sensori di flusso, pressione differenziale e forza (sedimenti);
- valvole a diaframma e solenoidi controllati da PC;
- software di acquisizione, gestione dati e calibrazione;
- visualizzazione simultanea su LIM o proiettore;
- progettato per integrazione futura con sistema Scada-Net.
Componenti Principali:
- Struttura in Alluminio Anodizzato e Acciaio Inox: garantisce resistenza e durabilità.

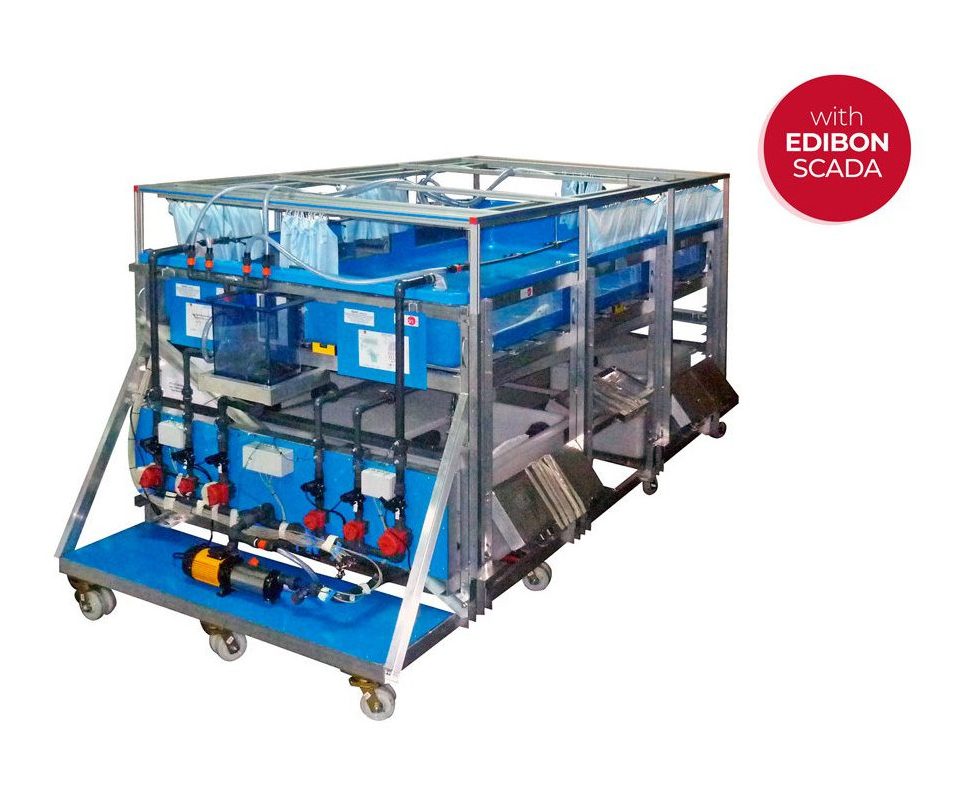

- Serbatoio di Prova (4x2 m): realizzato in fibra di vetro, con pareti in policarbonato per visualizzare facilmente i flussi. Capacità di riempirsi con sabbia per simulare diversi scenari di terreno.
- Sistema di Spruzzatura e Docce per Simulazione della Pioggia: 8 ugelli di spruzzo regolabili montati su un ponte mobile, più 2 ugelli doccia per simulare piogge e tempeste.
- Due Serbatoi di Stoccaggio da 250 L: forniscono l'acqua necessaria per il test.
- Sistema di Valvole di Ingresso e Uscita: controllabile per simulare vari flussi e la distribuzione dell'acqua.
- Sistema di Misura del Sedimento: sensori e cesti di sedimentazione per misurare il trasporto di sedimenti.
- Pompa Centrifuga Controllata da Computer: con regolazione della pressione (max 7 bar, max flusso 106 l/min).
- Interfaccia di controllo: permette di monitorare e gestire la simulazione di pioggia e l'irrigazione, configurando parametri e visualizzando dati in tempo reale;
- Scheda di acquisizione: raccoglie i dati dai sensori (pioggia, umidità, flusso) per una gestione precisa delle risorse idriche;
- Sistema di Controllo SCADA: Controllo remoto e monitoraggio in tempo reale di tutti i parametri.
Esercitazioni Pratiche Incluse:
- Determinazione della Resistenza Superficiale;
- Determinazione di un Idrogramma;
- Studio dell'Idrogramma di Più Temporali;
- Calcolo del Tempo di Concentrazione per una Pioggia Breve;
- Determinazione dell'Indice di Compattezza;
- Determinazione della Densità di Drenaggio;
- Ottenimento del Profilo di Pressione in una Diga;
- Determinazione dell'Acqua Ottenuta Grazie alla Forza di Gravità e Capacità di Campo;
- Esperimenti Fluviali e Meccanici;
- Formazione e Sviluppo dei Fiumi nel Tempo;
- Studio del Trasporto di Sedimenti in Modelli di Fiumi;
- Studio di un Fiume Meandrante;
- Studio dell'Erosione dei Letti Fluviali e della Velocità del Flusso;
- Studio del Recupero di Acqua Sotterranea;
- Studio del Cono di Depressionamento di un Pozzo;
- Studio dell'Interazione tra Coni di Depressionamento di Due Pozzi Adiacenti;
- Studio di un Pozzo nel Centro di un'Isola Circolare;
- Influenza di un Bacino di Raccolta Acquatico da Pioggia;
- Ostacolo in un Letto di Fiume;
- Estrazione di Acqua da un Pozzo Isolato in un Acquifero Confinato;
- Drenaggio di una Zona di Scavo;
- Drenaggio di una Zona Polder o Lago;
- Studio dell'Idrogramma di Tempesta di un Bacino Saturato Precedentemente;
- Studio dell'Idrogramma di Tempesta di un Bacino Impermeabile;
- Studio dell'Effetto di una Tempesta Mobile su un Idrogramma di Alluvione;
- Studio dell'Effetto dello Stoccaggio di un Bacino su un Idrogramma di Alluvione;
- Studio dell'Effetto delle Tubazioni di Drenaggio su un Idrogramma di Alluvione;
- Investigazione dei Flussi di Fiume Modificati in Materiale Alluvionale;
- Studio del Trasporto di Sedimenti, Movimento di Carico e Erosione;
- Costruzione delle Curve di Abbassamento per un Sistema di Pozzi Singolo e Doppio.
Dimensioni e peso:
- Unità principale: 4600 x 2250 x 2000 mm, peso 1990 kg circa.
- Control Interface Box: 490 x 450 x 470 mm, peso 20 kg circa.
Unità Simili Disponibili
- ESHC(2x1m): Unità di Sistemi Idrologici Computerizzati, Simulatore di Pioggia e Sistemi di Irrigazione (2x1 m)
Servizi Richiesti:
- fornitura e scarico di acqua;
- computer.
Elementi richiesti (non inclusi):
- Sabbia, con un diametro dei grani compreso tra 1 mm e 2,5 mm.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
