La Workstation base per lo studio dell’elettronica consente di esplorare i principi fondamentali dell’elettronica analogica e digitale attraverso attività pratiche e guidate.

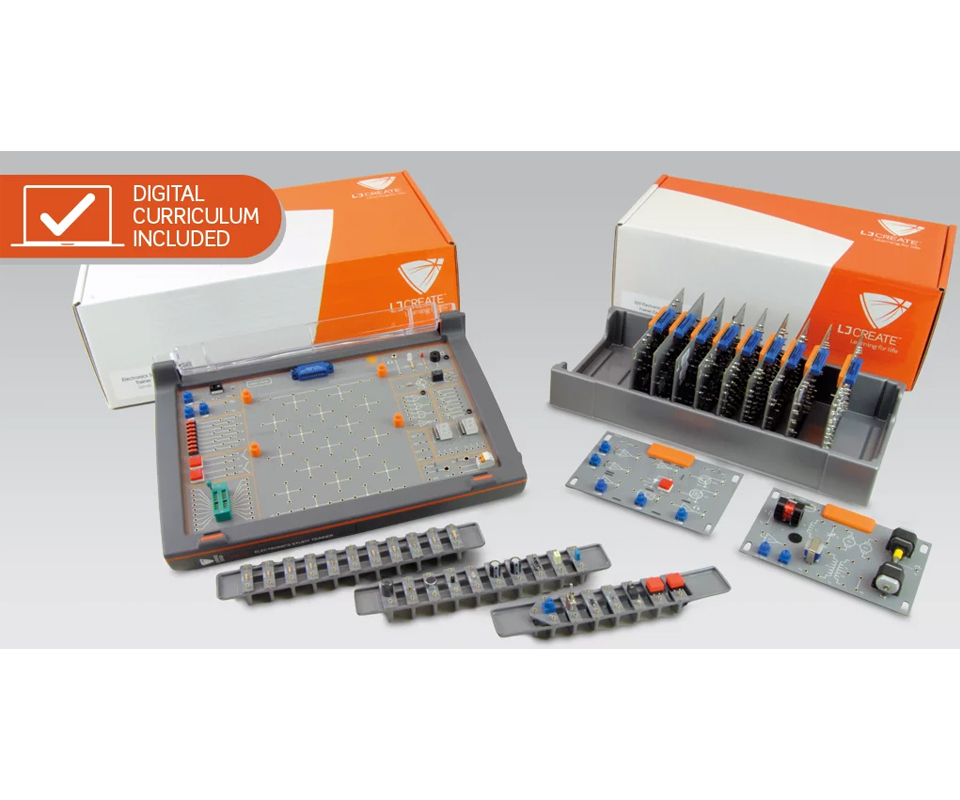

Il sistema include un trainer per lo studio dell’elettronica, un set di componenti e 11 schede di esperimento dedicate, che coprono argomenti come circuiti DC e AC, semiconduttori, amplificatori, circuiti integrati e sistemi digitali.
La struttura robusta con copertura trasparente richiudibile permette di inclinare il trainer durante l’utilizzo e di impilarlo per lo stoccaggio, garantendo praticità e sicurezza nelle attività di laboratorio.
CARATTERISTICHE PRINCIPALI
- alimentatori integrati con protezione da cortocircuito e sovraccarico;
- area patching per esperimenti con componenti discreti e collegamento per schede plug-in;
- possibilità di utilizzo combinato tra area patching e schede di esperimento;
- sistema di guasti commutabili per esercitazioni di diagnostica;
- generatore di segnale a bordo (onda quadra e sinusoidale);
- 8 interruttori logici e 2 pulsanti di comando;
- socket ZIF per circuiti integrati a doppia linea;
- LED bianchi e rossi, buzzer e relè di commutazione;
- porte logiche OR (x2), AND e inverter;
- 8 LED logici di monitoraggio delle uscite;
- simulatore di semaforo con LED rossi e verdi;
- 2 display a sette segmenti con decodificatori integrati;
- connettori da 2 mm e 4 mm con punti di test per sonde da oscilloscopio;
- fornito con alimentatore, cavi e collegamenti.
SET DI COMPONENTI INCLUSO
- 28 componenti montati su supporti robusti e 2 circuiti integrati;
- interruttori a leva, microswitch e pulsanti;
- lampada e resistori (47 Ω – 470 kΩ);
- condensatori (da 470 nF a 100 µF) e induttore (100 mH);
- sensori (termistore, fototransistor, microfono);
- diodi (1N4001, 1N4148) e potenziometro da 10 kΩ;
- circuiti integrati: timer 555 e microcontrollore PIC.
SCHEDE DI ESPERIMENTO INCLUSE (x11)
- sistemi elettronici;
- elettromagnetismo;
- diodi e transistor;
- amplificatori a transistor;
- amplificatori operazionali;
- circuiti integrati analogici;
- logica combinatoria;
- logica sequenziale;
- sistemi A/D–D/A;
- sistemi encoder/decoder;
- sistemi multiplexer/demultiplexer.
DIMENSIONI E PESO
- volume imballo: circa 0,04 m³;
- peso imballo: circa 5 kg.
ELEMENTI INCLUSI
- trainer per lo studio dell’elettronica;
- 11 schede di esperimento;
- set di componenti elettronici;
- set di collegamenti;
- curriculum in formato digitale;
- custodia per lo stoccaggio.
ATTIVITÀ DIDATTICHE
- studio dei circuiti DC e AC;
- analisi di semiconduttori;
- realizzazione di amplificatori a transistor e operazionali;
- esplorazione dei circuiti integrati analogici;
- progettazione di logiche combinatorie e sequenziali;
- studio dei sistemi di conversione A/D e D/A;
- analisi dei sistemi encoder/decoder e multiplexer/demultiplexer;
- simulazioni di circuiti e test diagnostici di guasti;
- introduzione ai microcontrollori e alle loro applicazioni;
- esercitazioni pratiche di misurazione e verifica dei segnali elettronici.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- multimetro digitale;
- oscilloscopio a doppia traccia;
- generatore di segnali o strumentazione virtuale.
ALIMENTAZIONE
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
