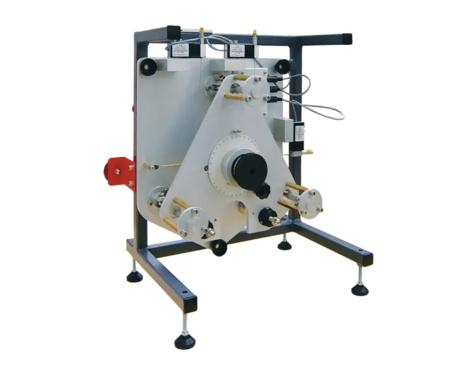

La Bilancia a Tre Componenti (AF1300T) è un accessorio progettato per l'uso con la Galleria del Vento Subsonica AF1300 di TecQuipment. Questo dispositivo consente di supportare modelli all'interno della sezione di lavoro della galleria del vento e di misurare con precisione le forze aerodinamiche di portanza, resistenza e il momento di beccheggio esercitati sul modello.
Caratteristiche principali:
- Supporto versatile per modelli: la bilancia si monta sulla parete verticale della sezione di lavoro della galleria del vento, fornendo un sistema di supporto stabile per vari modelli aerodinamici.
- Misurazione delle forze aerodinamiche: dotata di celle di carico a estensimetro, la bilancia misura con precisione la portanza, la resistenza e il momento di beccheggio esercitati sul modello durante le prove.
- Display digitale integrato: i dati raccolti dalle celle di carico vengono amplificati e visualizzati su un modulo di display digitale montato sul telaio di controllo e strumentazione della galleria del vento, mostrando direttamente i valori di portanza, resistenza e momento di beccheggio.
- Compatibilità con VDAS®: progettata per integrarsi con il Sistema di Acquisizione Dati Versatile (VDAS®) di TecQuipment, permettendo l'acquisizione, il monitoraggio e l'analisi dei dati in tempo reale su un computer.
- Regolazione dell'angolo di incidenza: il supporto del modello può essere ruotato di 360 gradi, consentendo la regolazione dell'angolo di incidenza rispetto al flusso d'aria. Una semplice pinza blocca il supporto nella posizione desiderata.
Specifiche tecniche:
- Dimensioni: volume imballato di 0,1 m³.
- Peso: circa 10 kg.
- Alimentazione elettrica: ingresso da 100 V a.c. a 240 V a.c., 50 Hz a 60 Hz.
- Condizioni operative: temperatura ambiente tra 5°C e 40°C; umidità relativa fino all'80% a temperature inferiori a 31°C, decrescendo linearmente al 50% a 40°C.
Vantaggi dell'utilizzo:
- Misurazioni precise: le celle di carico a estensimetro forniscono dati accurati sulle forze aerodinamiche, essenziali per l'analisi delle prestazioni dei modelli testati.
- Facilità d'uso: l'integrazione con VDAS® semplifica la raccolta e l'analisi dei dati, migliorando l'efficienza delle sessioni di laboratorio.
- Versatilità: adatta per una vasta gamma di esperimenti aerodinamici, inclusi studi su profili alari, corpi aerodinamici e altri modelli.
Per maggiori informazioni e specifiche tecniche dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discrepanze tra la presente descrizione e la scheda tecnica ufficiale, fare riferimento alla scheda tecnica del produttore.
