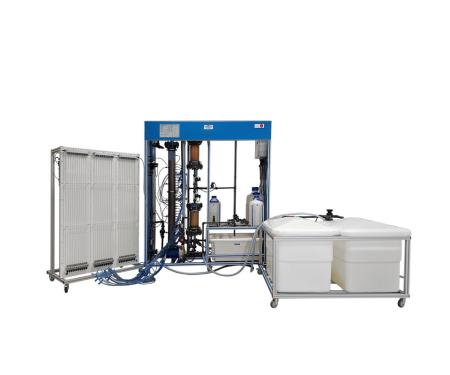

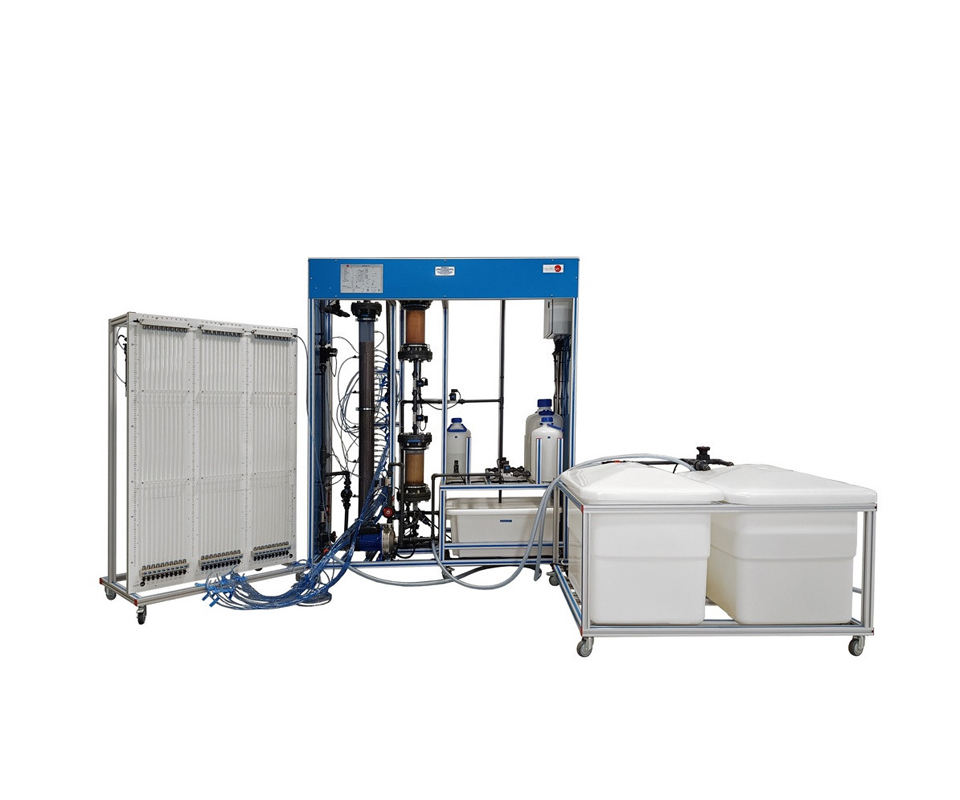

L’unità "PPTAC/2" consente di studiare i processi di filtrazione e scambio ionico nel trattamento delle acque. Grazie al sistema SCADA e al controllo PID in tempo reale, gli studenti possono analizzare le perdite di carico, le curve di Micheau, la rigenerazione delle resine e il comportamento dei materiali filtranti. La struttura modulare e i sensori integrati rendono l’unità adatta a formazione tecnica, ricerca applicata e simulazioni industriali.
Componenti principali
- struttura su ruote in alluminio anodizzato con pannelli in acciaio verniciato;
- serbatoio acqua grezza (250 l) e serbatoio acqua trattata (250 l), con quattro interruttori di livello;
- pompa sommersa controllata da PC (max 20 m³/h, 18 m), pompa di lavaggio filtro (80 l/min, 13 m);
- filtro trasparente (Ø 1800 mm) con sabbia e 30 manometri ad acqua (1500 mm) per misure di pressione;
- due scambiatori trasparenti (Ø 140 mm, h 400 mm): uno con resina cationica, uno con resina anionica;
- tre serbatoi per soluzioni: acqua distillata, soluzione caustica, acido cloridrico; serbatoio per raccolta finale;
- pompa di rigenerazione, 12 valvole solenoidi per selezione circuito e rigenerazione;
- sensori: pressione (0–6 bar), differenziale (0–2 bar), temperatura tipo J, conducibilità (0–20 mS/cm), portata (0,2–50 l/min);
- interfaccia PPTAC/2/CIB con diagramma di processo;
- scheda di acquisizione dati DAB (National Instruments, PCIe, 250 KS/s);
- software PPTAC/2/CCSOF per acquisizione, controllo PID, gestione dati e simulazione SCADA;
- manuali completi: installazione, calibrazione, esercitazioni, sicurezza, manutenzione.
Esercitazioni pratiche incluse
- studio dei principi generali dell’impianto di trattamento acque;
- studio del processo di filtrazione a letto profondo e scambio ionico;
- misura delle perdite di carico nel filtro a sabbia;
- costruzione delle curve di Micheau;
- studio del principio di controlavaggio;
- analisi del tempo vs perdita di carico e concentrazione solidi nel filtrato;
- familiarizzazione con il principio dello scambio ionico;
- identificazione dei modi operativi degli scambiatori a cationi e anioni;
- studio del processo di rigenerazione degli scambiatori ionici;
- calibrazione dei sensori;
- visualizzazione simultanea tramite LIM o proiettore per tutta la classe;
- open control, multicontrollo e regolazione PID in tempo reale;
- simulazione industriale realistica tramite SCADA;
- utilizzo per ricerca applicata e corsi di formazione;
- controllo anche senza PC tramite interfaccia hardware PPTAC/2/CIB;
- visualizzazione in tempo reale di tutti i sensori installati;
- possibilità di progettare ulteriori esercizi personalizzati;
- fino a 19 esercitazioni aggiuntive attivabili con modulo PLC-PI.
Servizi Richiesti:
- alimentazione elettrica monofase 200–240 VAC/50 Hz oppure 110–127 VAC/60 Hz;
- carico e scarico acqua.
- aria compressa (per linea di aerazione).
Elementi richiesti (non inclusi):
- computer con slot PCIe per la scheda di acquisizione dati.
- soda caustica, acido cloridrico, acqua distillata.
Elementi aggiuntivi consigliati (non inclusi):
- fluoresceina, argilla, fosfato monopotassico, terra di diatomee;
- PPTAC/2/ICAI – Software didattico ECM-SOF + ESL-SOF;
- PPTAC/2/FSS – Sistema di simulazione guasti;
- PPTAC/2/PLC-PI – Modulo PLC + software dedicato PLC-SOF;
- MINI ESN – Rete didattica multiutente per 30 postazioni;
Unità simili disponibili:
- PPTAC/1 – Impianto di Trattamento Acque con Filtrazione, Adsorbimento e Scambio Ionico Gestito da PC.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
