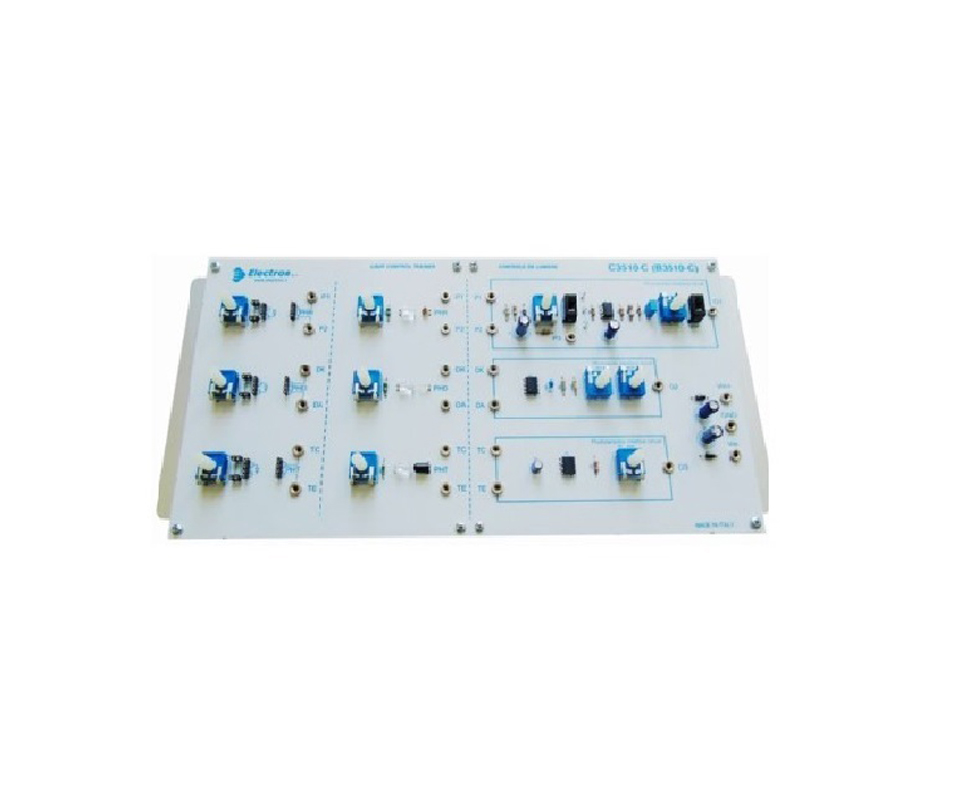

Il C3510-C è un modulo completo che permette lo studio dei sensori di luce e dei circuiti di controllo più comuni. È suddiviso in aree chiaramente identificabili per facilitarne l'uso e la comprensione.
Il modulo include una fonte di luce e un circuito di pilotaggio, insieme a tre diversi tipi di trasduttori e ai rispettivi circuiti di amplificazione. È possibile eseguire esperimenti sia per il controllo on-off che per il controllo proporzionale della luce.
Il layout chiaro dei componenti e la costruzione robusta rendono questo modulo particolarmente adatto per le condizioni più esigenti di una classe didattica.
Caratteristiche Principali:
- Fonti di luce (LED) e circuiti di pilotaggio
- Ponte di misura con fotoresistore
- L'amplificatore può essere configurato come comparatore di soglia
- Fotodiodo a infrarossi e amplificatore di interfaccia
- Fototransistor a infrarossi e circuito di applicazione
Accessori e Manuale:
Il modulo viene fornito completo di un kit di cavi di connessione e un manuale di istruzioni dettagliato.
Esercizi e Argomenti di Studio:
- Il principio di conversione dell'intensità luminosa in tensione
- Misura dell'intensità luminosa
- Controllo proporzionale della luce
- Controllo on-off della luce
- Interruttore attivato dalla luce
- Barriere luminose
