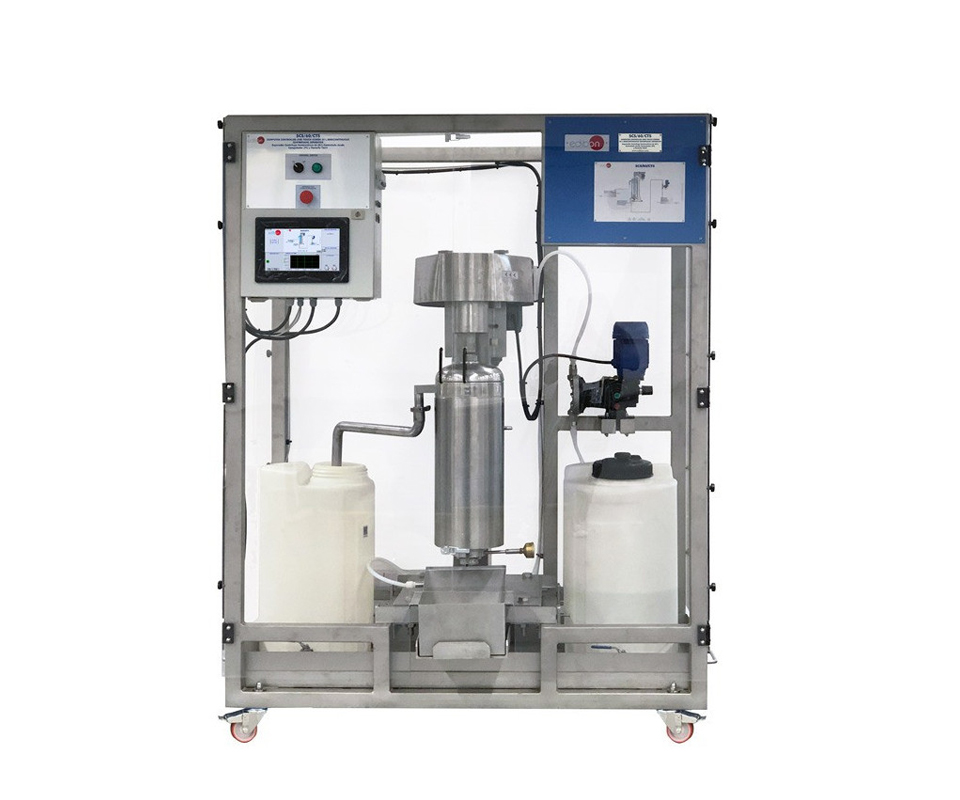

L’unità "SCS/60/CTS" è una centrifuga semicontinua da 60 litri gestita da PC con touch screen, progettata per la separazione di lignina da biomassa lignocellulosica. Il sistema consente di analizzare i parametri che influenzano la separazione per mezzo della forza centrifuga, in condizioni controllate, visualizzabili e regolabili in tempo reale tramite software SCADA. È adatta per attività di ricerca applicata, simulazioni industriali e formazione tecnica.
Componenti principali
- struttura in acciaio verniciato, su ruote, con protezioni e carterature;
- centrifuga tubolare con sistema di rotazione ad alta velocità e scarico per fase liquida e solida;
- pompa per l’alimentazione della miscela al separatore;
- due serbatoi in acciaio inox per il contenimento della miscela e del liquido chiarificato (capacità 60 l);
- sistema SCADA per il controllo da PC con touch screen integrato;
- software di controllo, acquisizione dati e gestione parametri in tempo reale;
- sensori: motore, livello, temperatura, pressione, velocità, attuatori elettrici per pompa e motoriduttore;
- interfaccia PLCHMI con pannello HMI touch da 10” per controllo e supervisione locale/remota;
- scheda di acquisizione dati DAB (National Instruments, PCIe, 250 KS/s);
- manuali completi: servizi richiesti, installazione, calibrazione, manutenzione, sicurezza, esercitazioni pratiche.
Esercitazioni pratiche incluse
- studio del principio di separazione centrifuga semicontinua;
- analisi della velocità di rotazione sulla qualità della separazione;
- studio della relazione tra portata di alimentazione e efficienza del separatore;
- analisi del tempo di residenza della miscela nel separatore;
- ottenimento di lignina da biomassa lignocellulosica a temperatura ambiente;
- visualizzazione dei parametri in tempo reale tramite LIM o proiettore;
- calibrazione dei sensori integrati e tracciamento grafico delle misure;
- controllo open, multicontrollo e regolazione PID in tempo reale;
- simulazione industriale realistica con software SCADA avanzato;
- utilizzo per ricerca applicata e corsi di formazione;
- controllo del processo anche senza PC tramite interfaccia HMI;
- visualizzazione dei dati in tempo reale da tutti i sensori installati.
Servizi Richiesti:
- alimentazione elettrica trifase 380–400 VAC/50 Hz oppure 190–240 VAC/60 Hz, 1 kW;
- carico e scarico acqua.
Elementi raccomandati (non inclusi)
- SCS-P – Sistema di protezione anti-schizzi e contenimento perdite per SCS/60/CTS.
Unità simili disponibili:
- SCS/1000/CTS – Separatore Centrifugo Semicontinuo da 1000 l Gestito da PC e Touch Screen;
- PSMC – Unità di Separazione Magnetica Gestita da PC;
- AFPMC – Filtro Pressa a Piastre Gestito da PC;
- QCDIC – Centrifuga a Disco Gestita da PC;
- PFTC – Filtro a Tamburo Gestito da PC;
- EFLPC – Filtro a Letto Profondo Gestito da PC.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
