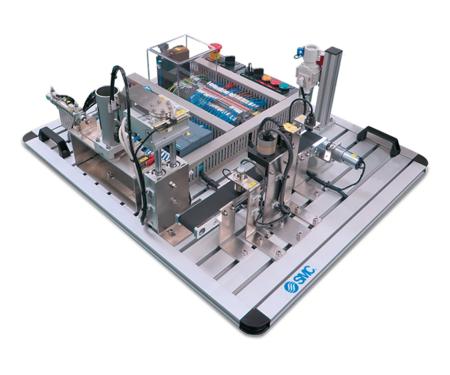

Il sistema AUTOMATE-200C simula, in versione compatta, un impianto di riciclo dei rifiuti solidi urbani, progettato per scopi formativi nel campo dell’automazione industriale. È composto da moduli funzionali che permettono di svolgere attività pratiche basate su tecnologie industriali reali, come la pneumatica, l’elettropneumatica, la sensoristica, i motori elettrici e i PLC. Tutti i componenti sono di tipo industriale e il sistema è fornito già assemblato, programmato e collaudato.
CARATTERISTICHE PRINCIPALI
- Sistema compatto su banco da tavolo, montato su base in alluminio estruso (645 x 760 x 290 mm);
- Struttura modulare suddivisa in:
-
- Pannello dei blocchi funzionali (meccanica);
- Quadro elettrico di controllo con PLC Siemens S7-1200 (20 ingressi digitali, 16 uscite digitali);
- Alimentazione: 24 V DC;
- Componenti industriali reali installati in tutti i moduli;
- Cablaggio pneumatico ed elettrico etichettato per facilitare l'apprendimento;
- Controllo supervisionato tramite SCADA con licenza per 50 variabili e runtime continuo di 2 ore.
MODULI FUNZIONALI PRESENTI
- Alimentatore verticale dei pezzi:
-
- Tramoggia a caduta con cilindro pneumatico (ø16 mm, corsa 50 mm), valvola 5/2 con rilevatori magnetici e regolatori di flusso.
- Sistema di manipolazione rotolineare:
- Cilindro pneumatico con guide e finecorsa reed;
- Attuatore rotativo elettrico con driver servo DC;
- Braccio in acciaio inox con pinza parallela comandata da valvola 5/2.
- Nastro trasportatore:
- Lunghezza 391 mm, larghezza 56 mm, rulli ø20 mm, motore 24 VDC 75 rpm, con tappeto in tessuto.
- Rilevatore di presenza:
- Sensore capacitivo M18 PNP su base inox.
- Rilevatore di materiale:
- Sensore induttivo M18 PNP su base inox.
- Modulo di smistamento dei pezzi:
- Elettromagnete 24 VDC per deviare i pezzi in plastica e metallo verso i rispettivi contenitori.
- Sensori di fine nastro:
- Sensore a fibra ottica (contenitore centrale);
- Sensore fotoelettrico (contenitore finale).
SUPERVISIONE E CONTROLLO (AMTSCA)
- SCADA open source per la supervisione del processo in tempo reale;
- Sinottico di stazione: consente il monitoraggio remoto dei moduli e dei movimenti;
- Pannello comandi digitale: pulsanti “start”, “stop”, “auto/manuale”;
- Visualizzatore di allarmi e cronologia;
- Software con struttura a schermate navigabili.
MATERIALE DI LAVORO
- Pezzi da selezionare:
-
- 2 tipologie (alluminio anodizzato e plastica nera);
- Dimensioni: diametro 30 mm, spessore 3 mm;
- Contenitori di raccolta:
- 2 vaschette 45 x 45 x 50 mm per la raccolta dei pezzi a fine linea.
DIMENSIONI TOTALI
Ingombro unità base: 645 mm x 760 mm x 290 mm
