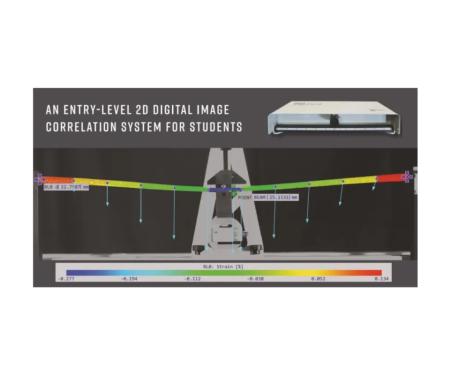

Il DefleX-2D è un sistema entry-level di correlazione d'immagine digitale (DIC) bidimensionale progettato per insegnare agli studenti come misurare e visualizzare le deformazioni superficiali, le sollecitazioni e gli spostamenti in materiali e forme.
CARATTERISTICHE PRINCIPALI
- Sistema completo: include fotocamera, supporti e illuminazione.
- Software DefleX®: fornisce strumenti avanzati per l'analisi delle deformazioni.
- Set di calibrazione: garantisce misurazioni accurate.
- Velocità di acquisizione: 60 fotogrammi al secondo.
- Compatibilità: utilizzabile con una vasta gamma di prodotti TecQuipment.
- Conformità agli standard: rispetta i requisiti di ASTM E83, ISO 9513 e JIS B7741.
VANTAGGI PRINCIPALI
- Metodo senza contatto: non richiede contatto fisico tra la fotocamera e l'oggetto/superficie.
- Visualizzazione delle misurazioni: permette di osservare le deformazioni e le sollecitazioni in tempo reale.
- Esperienza di apprendimento migliorata: facilita la comprensione dei principi di correlazione d'immagine digitale.
- Installazione rapida e semplice: progettato per una configurazione intuitiva.
SPECIFICHE TECNICHE
Fotocamera a basso rumore:
- Risoluzione: 6,3 megapixel.
- Campo visivo/risoluzione a distanza di 239 mm: 190 mm / 0,5 µm.
Area di misurazione: adatta per una gamma compresa tra 200 mm e 2000 mm.
Illuminazione integrata: luce LED incorporata per garantire condizioni di illuminazione ottimali.
Supporto tecnico: un anno di aggiornamenti tecnici e assistenza clienti inclusi.
APPLICAZIONI DIDATTICHE
Il DefleX-2D è particolarmente utile per esperimenti e corsi nei seguenti ambiti:
Strutture di nuova generazione:
- Deflessione di travi e mensole.
- Architetture a due cerniere e archi fissi.
- Barre curve e bracci.
- Piegatura plastica di travi e telai.
- Deflessioni e reazioni dei telai.
- Ponti sospesi semplici.
Test e proprietà dei materiali:
- Macchine universali di prova.
- Macchine per prove di trazione da banco.
- Macchine per test di creep.
- Laboratori di materiali con acquisizione dati.
- Apparati per lo studio della legge di Hooke e della rigidità delle molle.
- Rigidità, flessione e torsione.
Teoria delle macchine:
- Vibrazioni libere e forzate.
- Vibrazioni torsionali libere.
- Vibrazioni di cantilever.
CONTENUTO DEL SISTEMA
- Unità DIC all-in-one con luce LED integrata e fotocamera (fornita con obiettivo da 12 mm).
- Cavo di alimentazione/connessione USB.
- 2 griglie di calibrazione.
- Chiave di licenza USB.
- Dispositivo USB con file di installazione e guida utente completa.
- Software DefleX®.
- Treppiede per fotocamera.
- Braccio di montaggio per luce.
- 2 luci LED aggiuntive.
- Treppiede per luce.
- Schermo di sfondo.
- Scatola di immagazzinaggio robusta.
- 1 penna nera a punta fine permanente, 1 penna nera a punta fine non permanente, 1 penna bianca a punta fine.
- Fascetta con velcro.
ACCESSORI CONSIGLIATI
- Licenza di rete educativa DIC (DefleX®-Net).
- Obiettivi aggiuntivi per diverse esigenze di misurazione.
- Pacchetti di aggiornamento tecnico annuali o pluriennali fino a 5 anni (DefleX®-2D-TE1-TE5).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
