Un apparato autonomo e da pavimento progettato per dimostrare e osservare i principi fondamentali della cavitazione e le sue implicazioni sulle prestazioni di macchine e sistemi idraulici.
Importanza della Cavitazione
Le cause e gli effetti della cavitazione sono tra gli argomenti più rilevanti in qualsiasi corso di meccanica dei fluidi. Nei casi più gravi, la cavitazione può danneggiare macchine e sistemi idraulici. È fondamentale che progettisti e ingegneri siano consapevoli della cavitazione durante la creazione di nuovi progetti o installazioni.
Il trainer è progettato per indagini efficienti sulle cause e gli effetti della cavitazione. Consente agli studenti di comprendere il funzionamento del Venturi, studiando le pressioni a monte e di gola.
Visualizzazione e Misurazioni
L'apparato offre una visualizzazione chiara e comprensibile della cavitazione. Gli studenti possono creare cavitazione visibile in un Venturi, dotato di una finestra trasparente, e misurare flusso e pressione. Utilizzando teoria ed esperimenti pratici, apprendono a prevedere l'inizio della cavitazione e acquisiscono esperienza nell'uso dell'equazione di continuità e dell'equazione di Bernoulli per calcolare flusso e pressione.
Struttura e Accessori

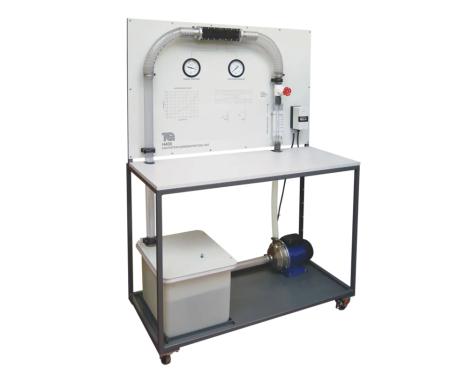

L'apparato è un'unità mobile autonoma, realizzata con un robusto telaio che include:
- Serbatoio d'acqua (o riserva)
- Pompa elettrica
- Valvola di controllo del flusso
- Misuratore di portata
- Venturi
Il telaio dispone di un comodo piano di lavoro per la documentazione degli studenti. I manometri mostrano la pressione a monte e alla gola del Venturi, mentre un termometro indica la temperatura dell'acqua nel serbatoio. La pompa è dotata di protezione elettrica e il serbatoio include una copertura antispruzzo per prevenire fuoriuscite d'acqua. È disponibile uno stroboscopio opzionale per migliorare l'immagine della cavitazione.
Argomenti Trattati
- Flusso e pressione nel Venturi
- Dimostrazioni di cavitazione
- Previsione dell'insorgenza della cavitazione
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
