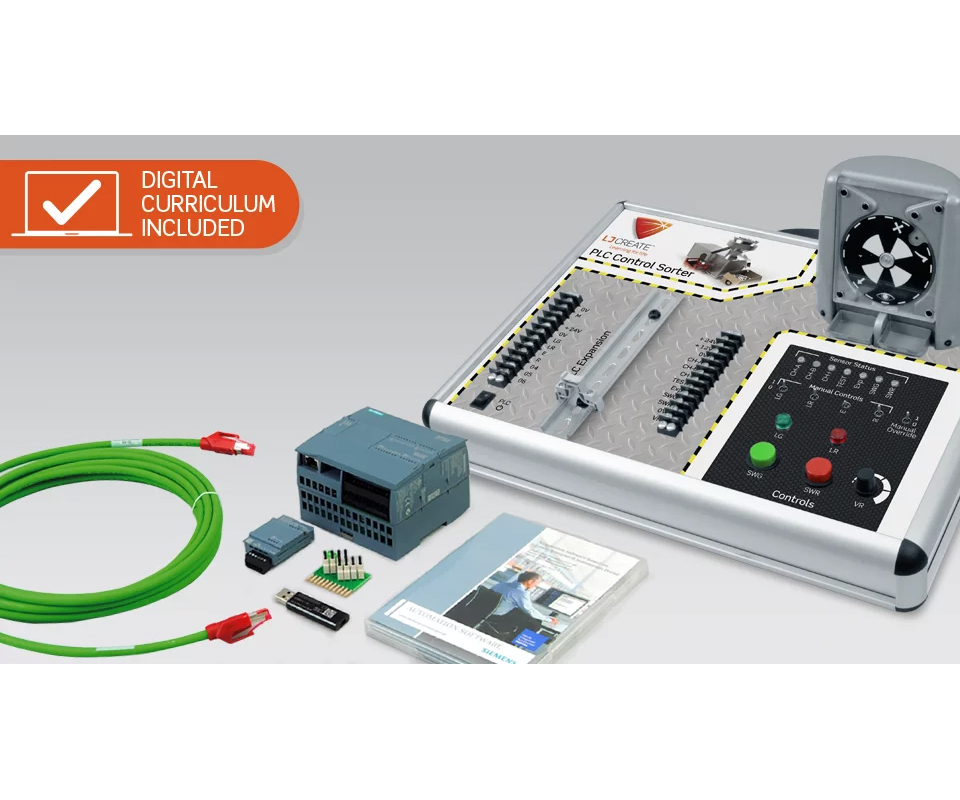

Il Trainer per la programmazione PLC Siemens è una risorsa didattica progettata per consentire agli studenti di sviluppare competenze pratiche nella programmazione, nel controllo e nella diagnostica dei sistemi di automazione industriale.
Il sistema utilizza un PLC Siemens S7-1200 collegato a un’applicazione di smistamento a disco motorizzato, che consente di eseguire esercizi di controllo, test e analisi dei segnali digitali e analogici.
Il pacchetto comprende il software Siemens Step 7, che permette di creare, scaricare ed eseguire programmi PLC, oltre ad analizzare il comportamento dei circuiti e dei sistemi di automazione.
CARATTERISTICHE PRINCIPALI
- trainer didattico completo basato su PLC Siemens S7-1200;
- unità di smistamento con disco rotante per esercitazioni di controllo;
- programmazione tramite software Siemens Step 7;
- possibilità di eseguire e verificare i programmi su PLC remoto;
- esercitazioni sul controllo di motori e sull’uso di sensori ottici;
- analisi di ingressi/uscite digitali e analogiche;
- attività di diagnostica e individuazione guasti.
COMPONENTI PRINCIPALI
- disco di smistamento motorizzato;
- ingresso analogico per il controllo della velocità del motore;
- uscita analogica con manopola di regolazione;
- encoder ottico rotativo (2 canali + indice);
- due lampade di segnalazione (rossa e verde);
- due pulsanti di controllo;
- sensore a infrarossi per il rilevamento di fori;
- quattro interruttori manuali;
- quattro guasti commutabili per esercitazioni di diagnostica.
ATTIVITÀ DIDATTICHE TIPICHE
- creazione e download di programmi di controllo tramite Step 7;
- analisi dei segnali analogici e digitali;
- sviluppo di programmi per la selezione automatica dei pezzi;
- esecuzione e verifica di programmi su PLC remoto;
- simulazione e risoluzione di guasti nel sistema di automazione.
ELEMENTI INCLUSI
- trainer PLC (cod. 291-01);
- alimentatore, cavo USB e cavo Ethernet;
- PLC Siemens S7-1200 con software Step 7 (cod. 290-02/SI);
- curriculum digitale con attività teoriche e pratiche.
SERVIZI E MATERIALI NECESSARI (non inclusi)
- computer con sistema operativo Windows.
DIMENSIONI E PESO
- dimensioni: 485 × 410 × 210 mm (L × P × A);
- volume imballo: circa 0,335 m³;
- peso imballo: circa 10 kg.
ALIMENTAZIONE
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
