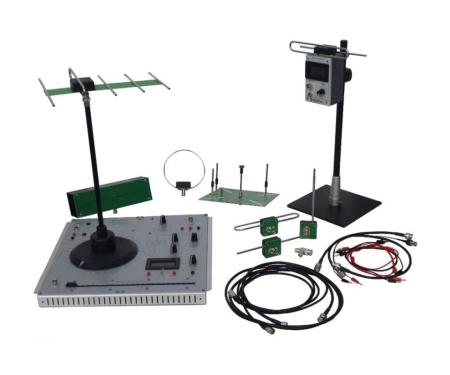

Il trainer per lo studio delle antenne è un sistema completo progettato per fornire una comprensione pratica dei fondamenti delle antenne e delle loro applicazioni in un ambiente di laboratorio. Composto da un cabinet principale e una custodia contenente antenne, accessori e parti necessarie per eseguire gli esperimenti, è ideale per l'uso su scrivania. Il cabinet è realizzato in alluminio, verniciato di blu, e presenta una serigrafia frontale che mostra un diagramma a blocchi del sistema e le interconnessioni delle unità.
Gli argomenti di studio coprono le principali tecniche di misura e progettazione delle antenne, permettendo agli studenti di esplorare la teoria e la pratica dietro i vari tipi di antenne e i loro parametri. Il trainer include una serie di antenne diverse per analizzare i diversi comportamenti e caratteristiche, come l'adattamento dell'impedenza e la misurazione del SWR (Standing Wave Ratio).
Caratteristiche principali del sistema:
- Pannello del generatore;
- Palo e base per il supporto delle antenne;
- Rivelatore per la misurazione e analisi dei segnali;
- Antenna dipolo a mezz'onda ;
- Antenna dipolo piegato a mezz'onda ;
- Antenna Yagi-Uda per misurazioni avanzate;
- Antenna orizzontale a estremità alimentata ;
- Antenna a piano di massa (Marconi) ;
- Antenna a fessura e antenna a loop.
Argomenti di studio:
- Revisione dei fondamenti teorici ;
- Configurazione di base ;
- Regolazione del generatore ;
- Lo stub di adattamento ;
- Misurazioni del SWR (Standing Wave Ratio) ;
- Diagrammi polari di radiazione ;
- Dipolo a mezza lunghezza d'onda e dipolo piegato ;
- Antenna YAGI-UDA ;
- Antenna orizzontale a estremità alimentata ;
- Piano di massa ;
- Antenna a fessura e antenna a loop.
Il trainer include:
- Alimentatore integrato;
- Manuale di istruzioni.
