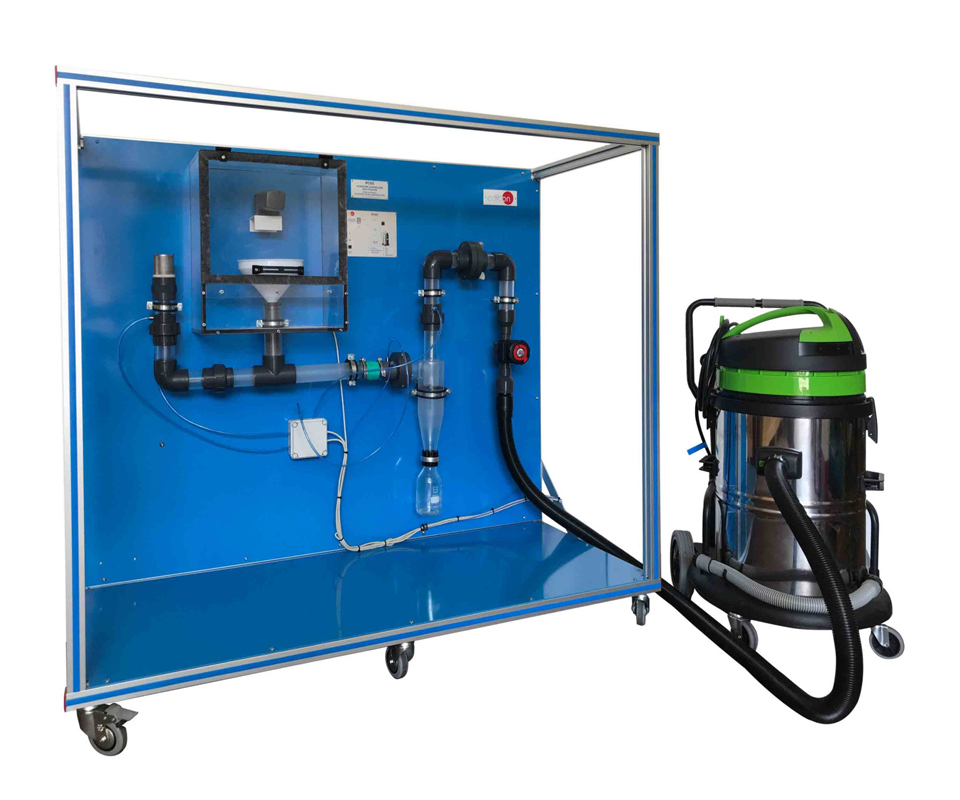

L’unità "PCGC" consente lo studio della separazione di particelle solide da flussi gassosi attraverso un ciclone. Il sistema utilizza un separatore con pareti trasparenti per la visualizzazione diretta del processo e sensori integrati per il monitoraggio della portata, della pressione differenziale e della temperatura. La gestione da PC tramite sistema SCADA permette il controllo PID in tempo reale, l’acquisizione dati e l’analisi delle prestazioni in condizioni industriali simulate.
Componenti principali
- struttura in alluminio anodizzato e pannelli in acciaio verniciato con ruote;
- ciclone in materiale trasparente (h 300 mm, Ø 85 mm) per l’osservazione del processo;
- ventilatore controllato da PC (fino a 600 m³/h) con valvola manuale per regolazione della portata;
- sistema di dispersione solida regolabile con serbatoio (capacità 100 ml);
- serbatoio in vetro per il materiale grossolano (capacità 500 ml);
- due filtri: uno in ingresso per protezione da particelle indesiderate e uno in uscita per garantire la purezza dell’aria;
- sensori: flusso aria (0–400 m³/h), temperatura tipo J, pressione differenziale (0–5 PSI);
- interfaccia di controllo PCGC/CIB con rappresentazione grafica del processo;
- scheda di acquisizione dati DAB (National Instruments, PCIe, 250 KS/s);
- software PCGC/CCSOF per controllo, acquisizione e gestione dati con regolazione PID;
- manuali completi: servizi richiesti, installazione, calibrazione, manutenzione, esercitazioni pratiche;
Esercitazioni pratiche incluse
- studio del funzionamento di un separatore a ciclone;
- studio dell’influenza della dimensione delle particelle e della portata sulla perdita di carico;
- calcolo dell’efficienza di separazione del ciclone in funzione della portata d’aria e della massa solida;
- confronto tra efficienza teorica e sperimentale del ciclone;
- studio della perdita di carico in ingresso e uscita del ciclone;
- confronto teorico e sperimentale della perdita di carico;
- determinazione della dimensione di separazione (richiede spettrofotometro);
- influenza della portata d’aria e della massa solida sulla dimensione di separazione (richiede spettrofotometro);
- calibrazione dei sensori installati;
- visualizzazione simultanea dei dati tramite LIM o proiettore per 30 studenti;
- open control, multicontrollo e regolazione PID in tempo reale;
- simulazione industriale completa tramite SCADA;
- utilizzo in attività di ricerca applicata e corsi tecnici;
- controllo anche senza PC tramite interfaccia hardware PCGC/CIB;
- visualizzazione dei valori in tempo reale di tutti i sensori installati.
Servizi Richiesti:
- alimentazione elettrica monofase 200–240 VAC/50 Hz oppure 110–127 VAC/60 Hz;
-PC.
Elementi richiesti (non inclusi):
- farina di quarzo o sabbia silicea (4–400 µm) per le prove
Elementi raccomandati (non inclusi)
- spettrofotometro;
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
