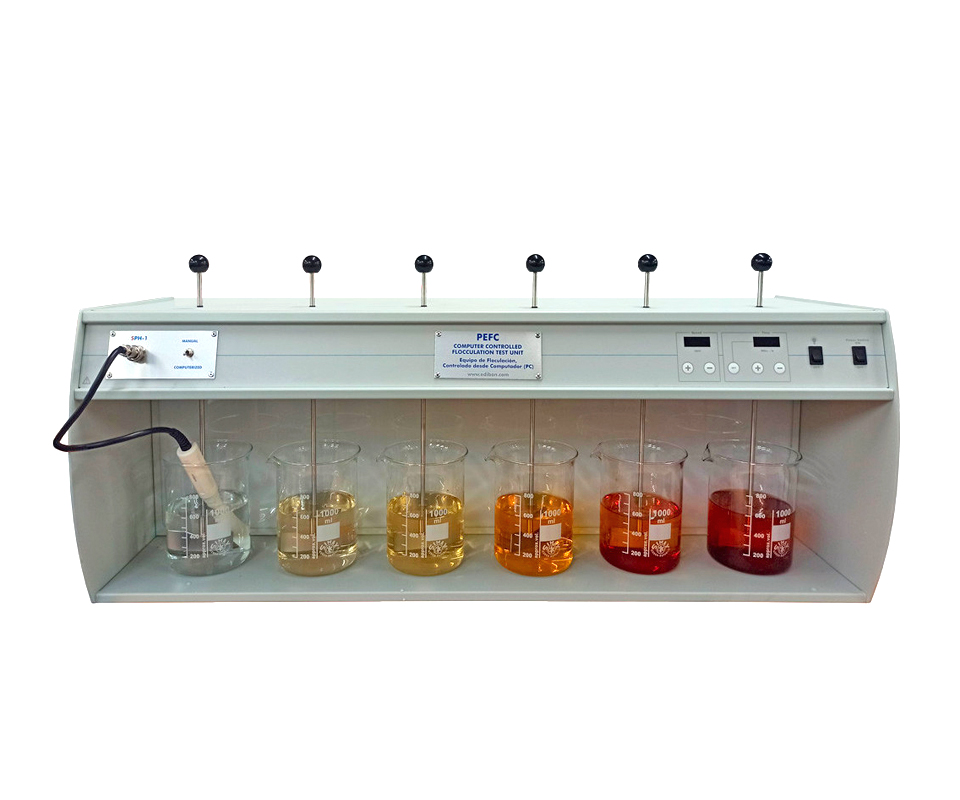

L’unità "PEFC" consente di studiare i processi di coagulazione e flocculazione, fondamentali nella depurazione delle acque. Dotata di sei agitatori a velocità regolabile, sensori per pH, conducibilità, temperatura e solidi disciolti totali (TDS), è gestita da PC tramite software SCADA in tempo reale, permettendo il controllo e la visualizzazione simultanea dei parametri operativi. L’unità è progettata per la formazione, la simulazione industriale e la ricerca applicata.
Componenti principali
- struttura da banco in acciaio inox con frontale serigrafato e diagramma di processo;
- sei agitatori con palette in acciaio inox, velocità regolabile da 10 a 300 rpm;
- sei recipienti graduati per flocculazione (1 litro ciascuno), retroilluminati per facilitare l’osservazione;
- sensori: pH, conducibilità (0–6000 mS/cm), temperatura (tipo J), TDS (0–3000 ppm);
- pannello di controllo con timer (0–999 min / 0–99 h), interruttore lampada, regolatore e display rpm;
- interfaccia PEFC/CIB con schema del processo e connessione semplificata dei sensori;
- scheda di acquisizione dati DAB (National Instruments, PCIe, 250 KS/s);
- software PEFC/CCSOF per controllo PID, acquisizione, gestione e rappresentazione grafica dei dati;
- manuali completi: installazione, calibrazione, manutenzione, sicurezza, esercitazioni pratiche.
Esercitazioni pratiche incluse
- determinazione del dosaggio ideale del coagulante;
- studio della formazione del coagulo in funzione del tempo di agitazione e della velocità;
- determinazione del pH ottimale per la coagulazione;
- prova di coagulazione con carbone attivo;
- calibrazione dei sensori;
- visualizzazione simultanea tramite LIM o proiettore per l’intera classe;
- open control, multicontrollo e regolazione PID in tempo reale;
- simulazione industriale avanzata con SCADA;
- massima sicurezza grazie a protezioni meccaniche, elettriche, elettroniche e software;
- utilizzo per ricerca applicata e corsi di formazione tecnica;
- controllo anche senza PC tramite interfaccia PEFC/CIB;
- visualizzazione dei dati in tempo reale da tutti i sensori installati.
Servizi Richiesti:
- alimentazione elettrica monofase 200–240 VAC/50 Hz oppure 110–127 VAC/60 Hz;
- carico e scarico acqua.
Elementi richiesti (non inclusi):
- computer.
Elementi aggiuntivi consigliati (non inclusi):
- carbone attivo.
Unità simili disponibili:
- PEF – Unità di Prova di Flocculazione (versione manuale).
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
