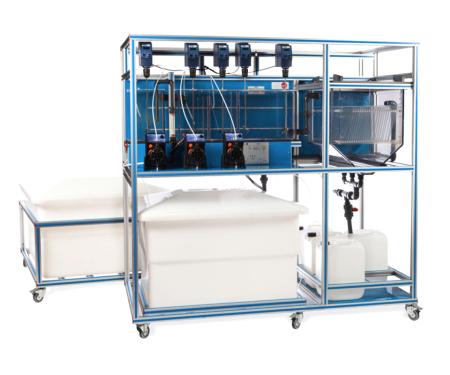

L’Unità di Sedimentazione, Precipitazione e Flocculazione Controllata da Computer "SPFC" è progettata per studiare i parametri che influenzano il trattamento fisico-chimico delle acque reflue per la loro purificazione. L'obiettivo dell'unità è ridurre le sostanze colloidali e sospese attraverso lo studio delle fasi di precipitazione, coagulazione, flocculazione e sedimentazione.
Questa unità rappresenta una soluzione didattica avanzata per lo studio e la comprensione dei processi di trattamento delle acque reflue; e consente agli utenti di sviluppare competenze pratiche nel settore dell'ingegneria ambientale, simulando in modo sicuro ed efficace le condizioni operative industriali.
Caratteristiche Principali:
- Processo Completo di Trattamento: l'unità integra tutte le fasi principali del trattamento delle acque reflue, replicando le condizioni operative reali del processo industriale.
- Serbatoi di Miscelazione e Pretrattamento: per la miscelazione delle materie prime e il relativo pretrattamento, creando condizioni ottimali per le successive fasi di trattamento.
- Strumentazione Completa: dotata di sensori per misurare temperatura, pH, conducibilità e solidi totali disciolti, con sistemi di riscaldamento e agitazione per ottenere le migliori condizioni di processo.
Sistema di Controllo e Gestione
L'unità "SPFC" è dotata del Sistema di Controllo Computerizzato EDIBON (SCADA), che comprende:
- Interfaccia di Controllo: collega l'unità al computer, consentendo il controllo in tempo reale dei parametri.
- Scheda di Acquisizione Dati: raccoglie i dati dai sensori per un monitoraggio continuo e accurato.
- Software di Controllo, Acquisizione Dati e Gestione Dati: consente di monitorare, controllare e registrare i parametri, con strumenti di visualizzazione grafica per l’analisi in tempo reale.
Esercitazioni e Possibilità Pratiche con i Componenti Forniti:
- Identificazione e Familiarizzazione con i Componenti: studio dei principali componenti e delle loro funzioni nel sistema.
- Studio del Processo di Precipitazione e Coagulazione: analisi della rimozione delle sostanze colloidali e sospese attraverso la precipitazione e la coagulazione.
- Preparazione e Miscelazione dei Reagenti: miscelazione e dosaggio dei reagenti per le fasi di coagulazione e flocculazione.
- Sedimentazione per Separazione dei Solidi: studio del processo di sedimentazione per separare i solidi dalla fase liquida.
- Controllo delle Variabili di Processo (Temperatura, pH, Conducibilità): monitoraggio e regolazione dei parametri che influenzano l'efficienza del trattamento.
- Calibrazione dei Sensori: taratura dei sensori per assicurare precisione durante le misurazioni.
- Analisi della Qualità dell'Acqua Trattata: valutazione dell'efficacia del trattamento attraverso l'analisi dei parametri fisico-chimici dell'acqua trattata.
Ulteriori Applicazioni Didattiche:
- Visualizzazione Simultanea dei Risultati: possibilità di visualizzare i dati in tempo reale tramite proiettore o lavagna interattiva.
- Controllo Aperto e in Tempo Reale: regolazione in tempo reale dei parametri di processo.
- Simulazione Industriale Realistica: SCADA e PID permettono una simulazione industriale avanzata.
- Sicurezza Totale: dotato di sistemi di sicurezza meccanici, elettronici e software.
- Formazione Avanzata e Ricerca Applicata: ideale per ricerca e corsi avanzati di ingegneria ambientale.
- Controllo Manuale del Processo: permette di gestire il sistema anche senza computer tramite l'interfaccia di controllo.
- Monitoraggio dei Sensori in Tempo Reale: visualizzazione continua dei valori misurati dai sensori per una valutazione immediata.
Nota: Con il sistema opzionale PLC-PI è possibile svolgere esercitazioni avanzate e progettare esperimenti personalizzati.
Servizi e Materiali Consumabili Richiesti (non inclusi):
- Alimentazione elettrica: monofase, 200 VAC - 240 VAC/50 Hz o 110 VAC - 127 VAC/60 Hz.
- Computer: necessario per il funzionamento e monitoraggio completo.
- Materiali Consumabili: reagenti chimici per le fasi di coagulazione e flocculazione, e acque reflue per le esercitazioni pratiche. Strumenti per il metodo analitico (gravimetria per analizzare le componenti solidi)
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
